输入电压 ： DC 12 ~58V AC 100 ~240V 50/60Hz
工作温度 ： -40℃ ~ +70℃
外 壳 ： IP40防护等级 ， 无风扇设计
检验报告 ： CE/FCC/RoHS
防 静 电 ： 8KV-15KV
M T B F ： 100000小时

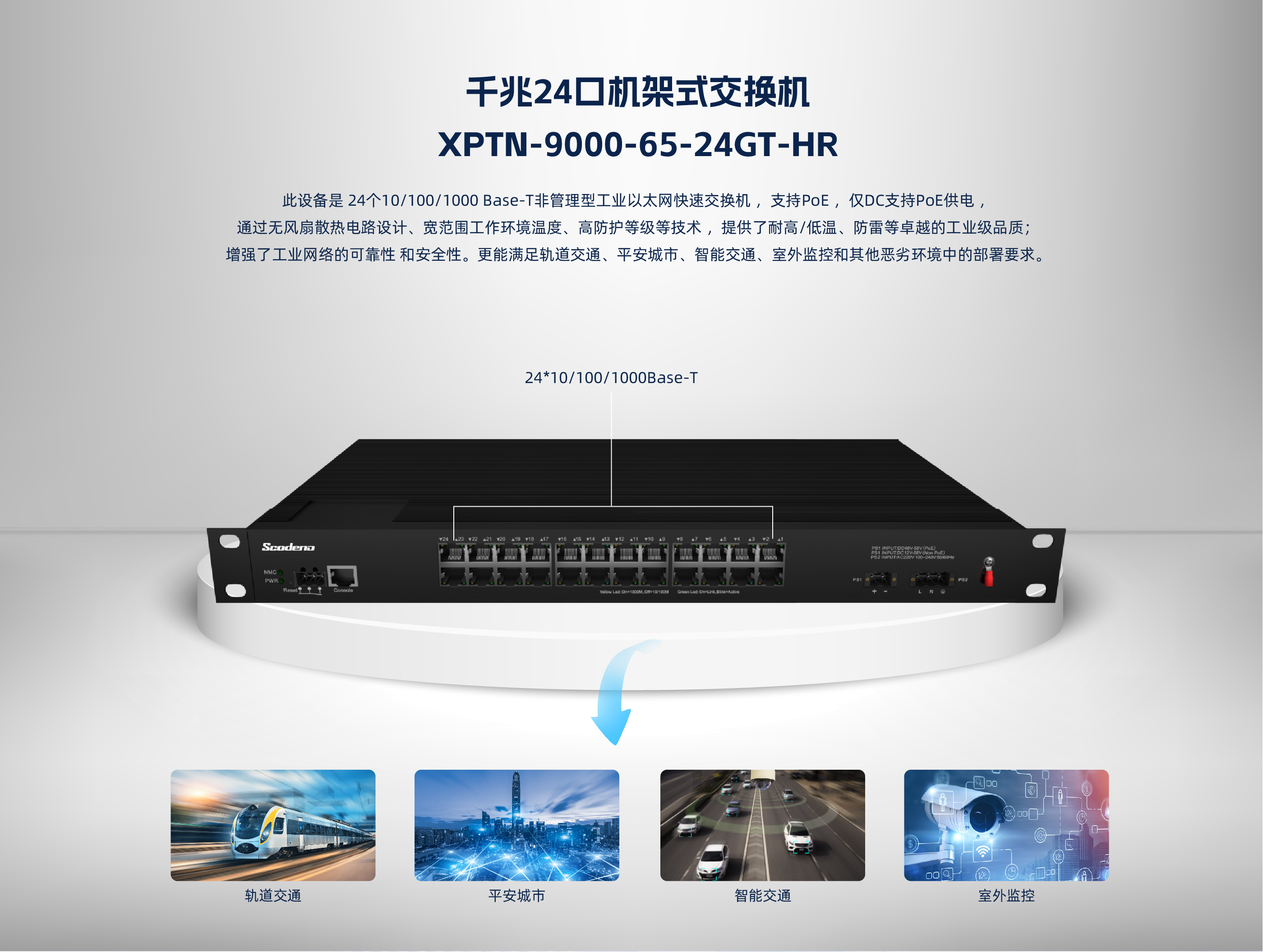

此设备是 24个10/100/1000 Base-T非管理型工业以太网快速交换机 ，支持POE ，仅DC支持POE供电 ，通过无风扇散热电路设计、宽范围工作环境温度、高防护 等级等技术 ，提供了耐高/低温、防雷等卓越的工业级品质；增强了工业网络的可靠性 和安全性。更能满足轨道交通、平安城市、智能交通、室外监控和其他恶劣环境中的部署要求。
1
| 接口（ Provider Mode Ports） | ||||||||

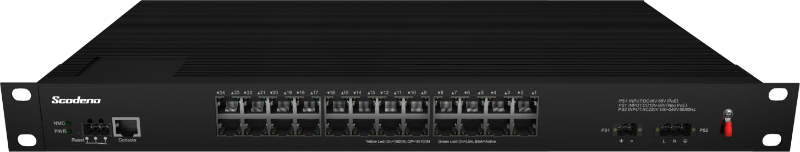

| 业务接口（ Fixed port） | 24*10/100/1000 Base－T | |||||||
| 电源接口（ Power interface） | 凤凰端子 ， 双电源冗余 | |||||||
| LED灯（ LED Indicators） | PWR ， Link/ACT LED | |||||||
| 线缆类型及距离（Cable type&Transmission distance） | ||||||||
| 双绞线（Twisted-pair） | 0-100m（ CAT5e,CAT6） | |||||||
 网络拓扑（ Network Topology） | ||||||||
| 环形拓扑（ Ring topology） | 不支持 | |||||||
| 星型拓扑（Star topology） | 支持 | |||||||
| 总线拓扑（ Bus topology） | 支持 | |||||||
| 树形拓扑（Tree Topology） | 支持 | |||||||
| 电气特性（ Electrical Specifications） | ||||||||
| 输入电压（input voltage） | 非PoE：DC12-58V/AC 100-240V 50-60HZ PoE：DC48-58V | |||||||
| 整机功耗 （Total Power consumption） | 非PoE满载<36W PoE满载<396W | |||||||
| PoE【仅DC支持】（ PoE Support）选配 | ||||||||
| PoE端口（ PoE port） | 1-24 | |||||||
| PoE协议（ PoE Protocol） | 802.3af ，802.3at | |||||||
| PoE引脚分配（ Pin Assignment） | 1,2,3,6 | |||||||
| 二层交换（ Layer 2 Switching） | ||||||||
| 交换容量（Switching capacity） | 68G | |||||||
| 包转发率（ Packet forwarding rate） | 50.59Mpps | |||||||
| MAC地址表（ MAC address table） | 16K | |||||||
| 包缓冲区（ Buffer） | 8M | |||||||
| 转发延迟（ Forwarding delay） | <10us | |||||||
| 极性反转（ MDI/MDIX） | 支持 | |||||||
| 巨型帧（Jumbo Frame） | 支持10Kbytes | |||||||
| 环境条件（ Environment） | ||||||||
| 工作温度（Operating temperature） | -40℃ ~ +70℃ | |||||||
| 储藏/运输温度（Storage temperature） | -40℃ ~ +85℃ | |||||||
| 相对湿度（ Relative humidity） | 5% ~95% 无凝露（ non-condensing） | |||||||
| 散热方式（Thermal methods） | 无风扇设计 ，自然散热 | |||||||
| MTBF | 100,000 小时 | |||||||
| 机械结构（ Mechanical Dimensions） | ||||||||
| 尺寸（ Product size） | 440*245*44mm | |||||||

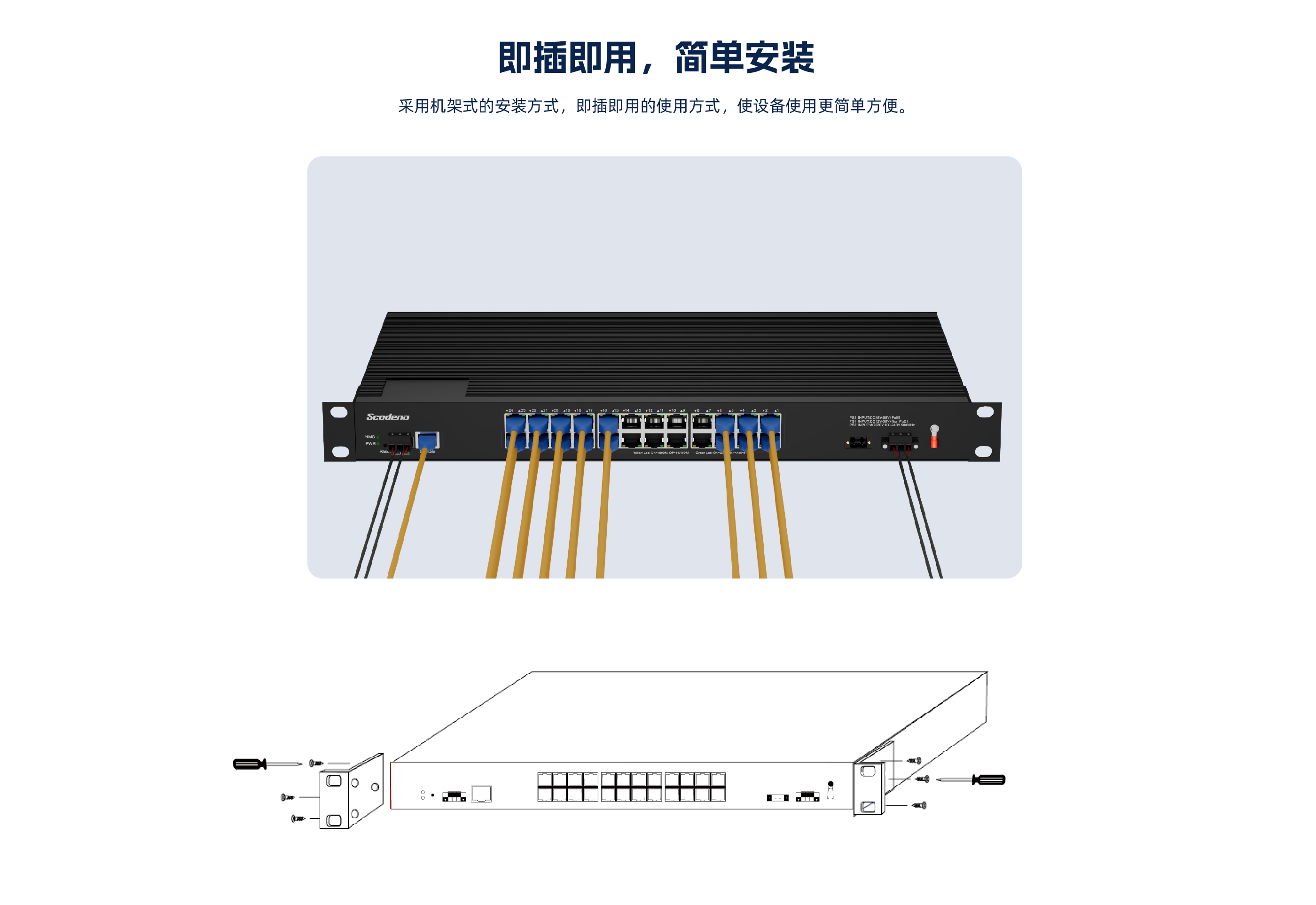

| 安装方式（Installation Method） | 机架式安装 | |||||||
| 重量（Weight） | 3.6KG | |||||||
| 防护（ EMC&INGRESS PROTECTION ) | ||||||||
| IP等级（IP Level） | IP40 | |||||||
| 电源浪涌防护（Surge protection of Power） | IEC 61000-4-5 Level 3（4KV/2KV）（ 8/20us） | |||||||
| 网口浪涌防护（Surge protection of Ethernet port） | IEC 61000-4-5 Level 3（4KV/2KV）（ 10/700us） | |||||||
| 辐射抗扰（ RS） | IEC 61000-4-3 Level 3 （ 10V/m） | |||||||
| 瞬间脉冲抗干扰（ EFI） | IEC 61000-4-4 Level 3 （ 1V/2V） | |||||||
| 传导抗干扰（CS） | IEC 61000-4-6 Level 3 （ 10V/m） | |||||||
| 电源频率磁场抗扰（ PFMF） | IEC 61000-4-8 Level4（ 30A/m） | |||||||
| 电压跌落（ DIP） | IEC 61000-4-11 Level3 （ 10V） | |||||||
| 抗静电干扰（ ESD） | IEC 61000-4-2 Level 4 （ 8K/15K） | |||||||
| 自由跌落（ Free fall） | 0.5m | |||||||
| 相关认证（Authentication） | ||||||||
| 认证（Authentication） | 公安部、工信部检验报告及入网许可证、CE/FCC/RoHS | |||||||
| 配套和附件（Accessories） | ||||||||
| 配套设备（Accessories） | 设备 ，端子 ，合格证 ，说明书 ，电源适配器（选配） | |||||||
| 可选型号（Optional model） | ||||||||
| XPTN-9000-65-24GT-HR | 24个10/100/1000自适应电口 ，AC&DC混合供电 | |||||||
| XPTN-9000-65-24GP-R | 24个10/100/1000自适应电口 ，双DC供电 ，支持PoE&PoE+ | |||||||
| XPTN-9000-65-24GT-ACR | 24个10/100/1000自适应电口 ，单AC供电 | |||||||
