输入电压 ： DC 12-58V
工作温度 ： -40℃ ~ +85℃
外 壳 ： IP40防护等级 ， 无风扇设计
检验报告： CE/FCC/RoHS
防 静 电 ： 8KV-15KV
M T B F： 100000小时

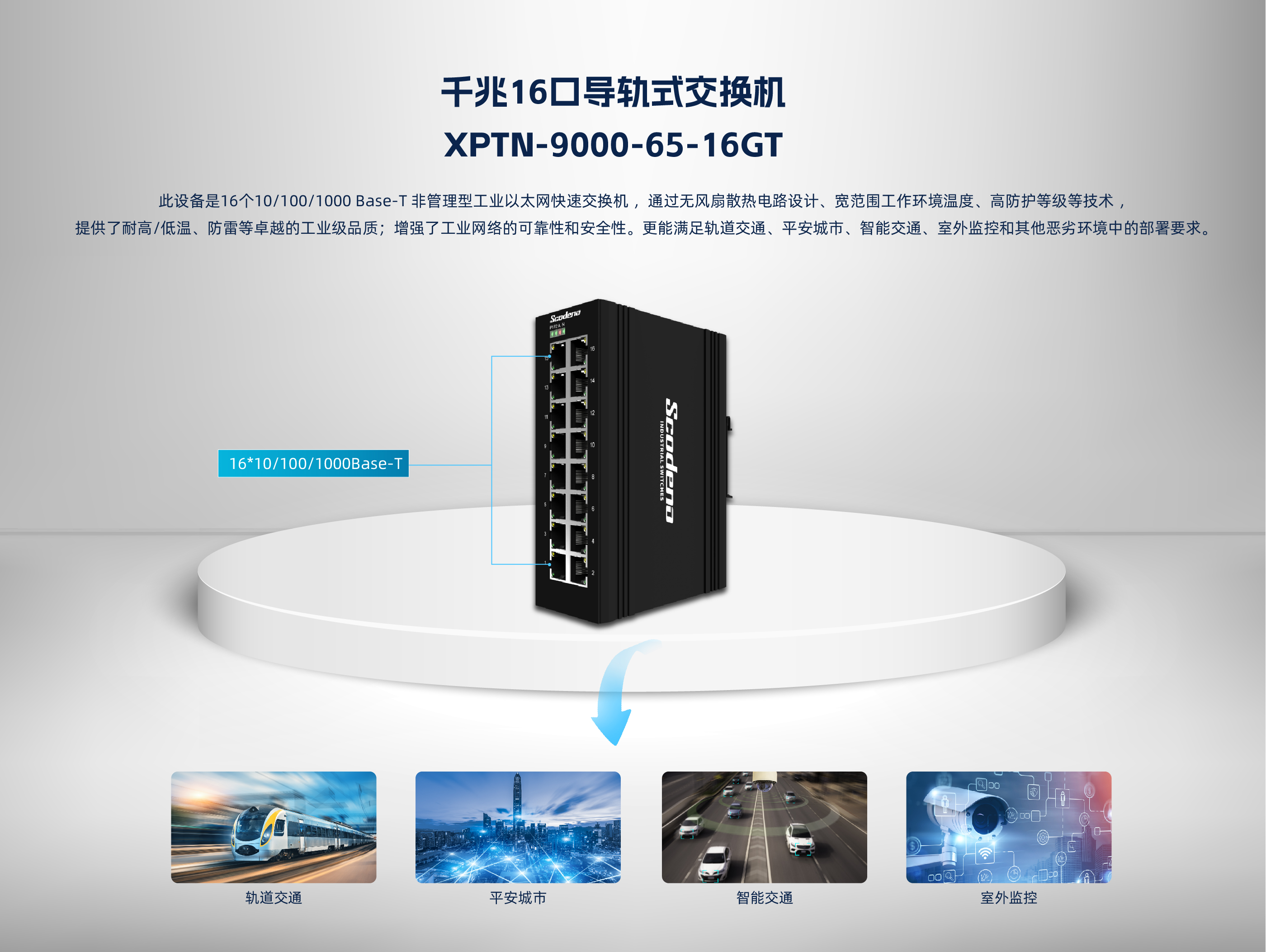

此设备是16个10/100/1000 Base-TX非管理型工业以太网快速交换机 ，通过无 风扇散热电路设计、宽范围工作环境温度、高防护等级等技术 ，提供了耐高/低温、防 雷等卓越的工业级品质；增强了工业网络的可靠性和安全性。更能满足轨道交通、平 安城市、智能交通、室外监控和其他恶劣环境中的部署要求。
1
| 接口（ Provider Mode Ports） | ||||||||||
| 业务接口（ Fixed port） | 16*10/100/1000Base－T | |||||||||
| 电源接口（ Power interface） | 凤凰端子，双电源冗余 | |||||||||
| LED灯（ LED Indicators） | PWR ，Link/ACT LED | |||||||||
 线缆类型及距离（Cable type&Transmission distance） | ||||||||||
| 双绞线（Twisted-pair） | 0-100m（ CAT5e,CAT6） | |||||||||
| 网络拓扑（ Network Topology） | ||||||||||
| 环形拓扑（ Ring topology） | 不支持 | |||||||||
| 星型拓扑（Star topology） | 支持 | |||||||||
| 总线拓扑（ Bus topology） | 支持 | |||||||||
| 树形拓扑（Tree Topology） | 支持 | |||||||||
| 电气特性（ Electrical Specifications） | ||||||||||
| 输入电压（input voltage） | 非PoE:12-58V | |||||||||
| 整机功耗 （Total Power consumption） | 满载<10W | |||||||||
| 二层交换（ Layer 2 Switching） | ||||||||||
| 交换容量（Switching capacity） | 32G | |||||||||
| 包转发率（ Packet forwarding rate） | 23.8 Mpps | |||||||||
| MAC地址表（ MAC address table） | 8K | |||||||||
| 包缓冲区（ Buffer） | 2M | |||||||||
| 转发延迟（ Forwarding delay） | <10us | |||||||||
| 极性反转（ MDI/MDIX） | 支持 | |||||||||
| 巨型帧（Jumbo Frame） | 支持10Kbytes | |||||||||
| 机械结构（ Mechanical Dimensions） | ||||||||||
| 尺寸（ Product size） | 143X104X48mm | |||||||||

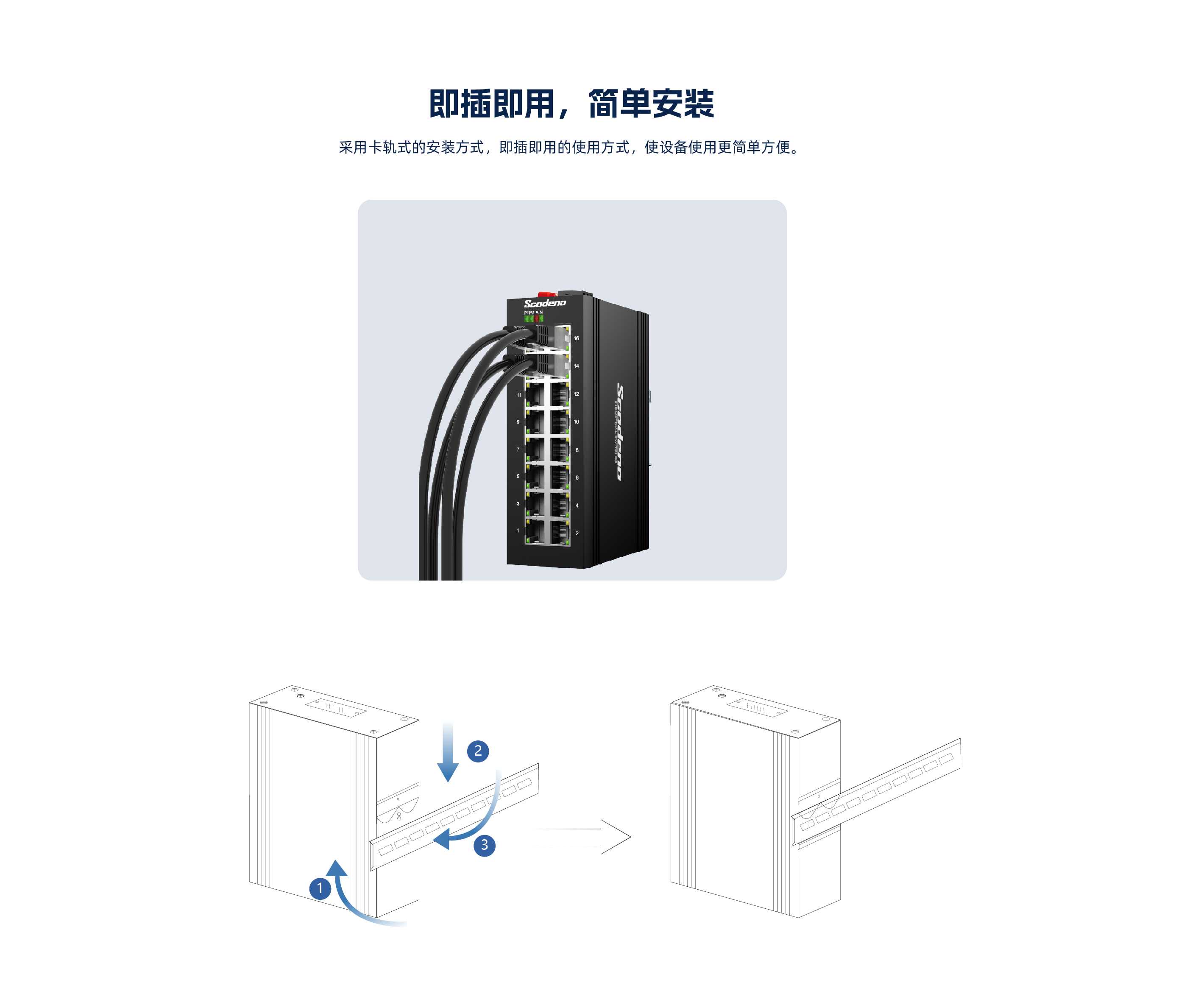

| 安装方式（Installation Method） | 卡轨式安装 | |||||||||
| 重量（Weight） | 约0.5KG | |||||||||
| 环境条件（ Environment） | ||||||||||
| 工作温度（Operating temperature） | -40℃ ~ +85℃ | |||||||||
| 储藏/运输温度（Storage temperature） | -40℃ ~ +85℃ | |||||||||
| 相对湿度（ Relative humidity） | 5%~95% 无凝露（ non-condensing） | |||||||||
| 散热方式（Thermal methods） | 无风扇设计 ，自然散热 | |||||||||
| MTBF | 100,000 小时 | |||||||||
| 防护（ EMC&INGRESS PROTECTION ) | ||||||||||
| IP等级（IP Level） | IP40 | |||||||||
| 电源浪涌防护（Surge protection of Power） | IEC 61000-4-5 Level X (6KV/4KV） | （ 8/20us) | ||||||||
| 网口浪涌防护（Surge protection of Ethernet port） | IEC 61000-4-5 Level 4(4KV/4KV） | （ 10/700us) | ||||||||
| 辐射抗扰（ RS） | IEC 61000-4-3 Level 3（ 10V/m） | |||||||||
| 瞬间脉冲抗干扰（ EFI） | IEC 61000-4-4 Level 3（ 1V/2V） | |||||||||
| 传导抗干扰（CS） | IEC 61000-4-6 Level 3（ 10V/m） | |||||||||
| 电源频率磁场抗扰（ PFMF） | IEC 61000-4-8 Level 4（ 30A/m） | |||||||||
| 电压跌落（ DIP） | IEC 61000-4-11 Level 3 （ 10V） | |||||||||
| 抗静电干扰（ ESD） | IEC 61000-4-2 Level 4（ 8K/15K） | |||||||||
| 自由跌落（ Free fall） | 0.5m | |||||||||
| 相关认证（Authentication） | ||||||||||
| 认证（Authentication） | 公安部、工信部检验报告及入网许可证、CE/FCC/RoHS | |||||||||
| 配套和附件（Accessories） | ||||||||||
| 配套设备（Accessories） | 设备 ，端子 ，合格证 ，说明书 ，电源适配器（选配） | |||||||||
