支持GPON 模式
满足IEEE802.11b/g/n/ac 无线技术
支持多SSID
支持IPV4/IPV6 双协议栈
可提供上网, IPTV 和VoIP 业务
满足GPON ITU-T G.984.x标准协议

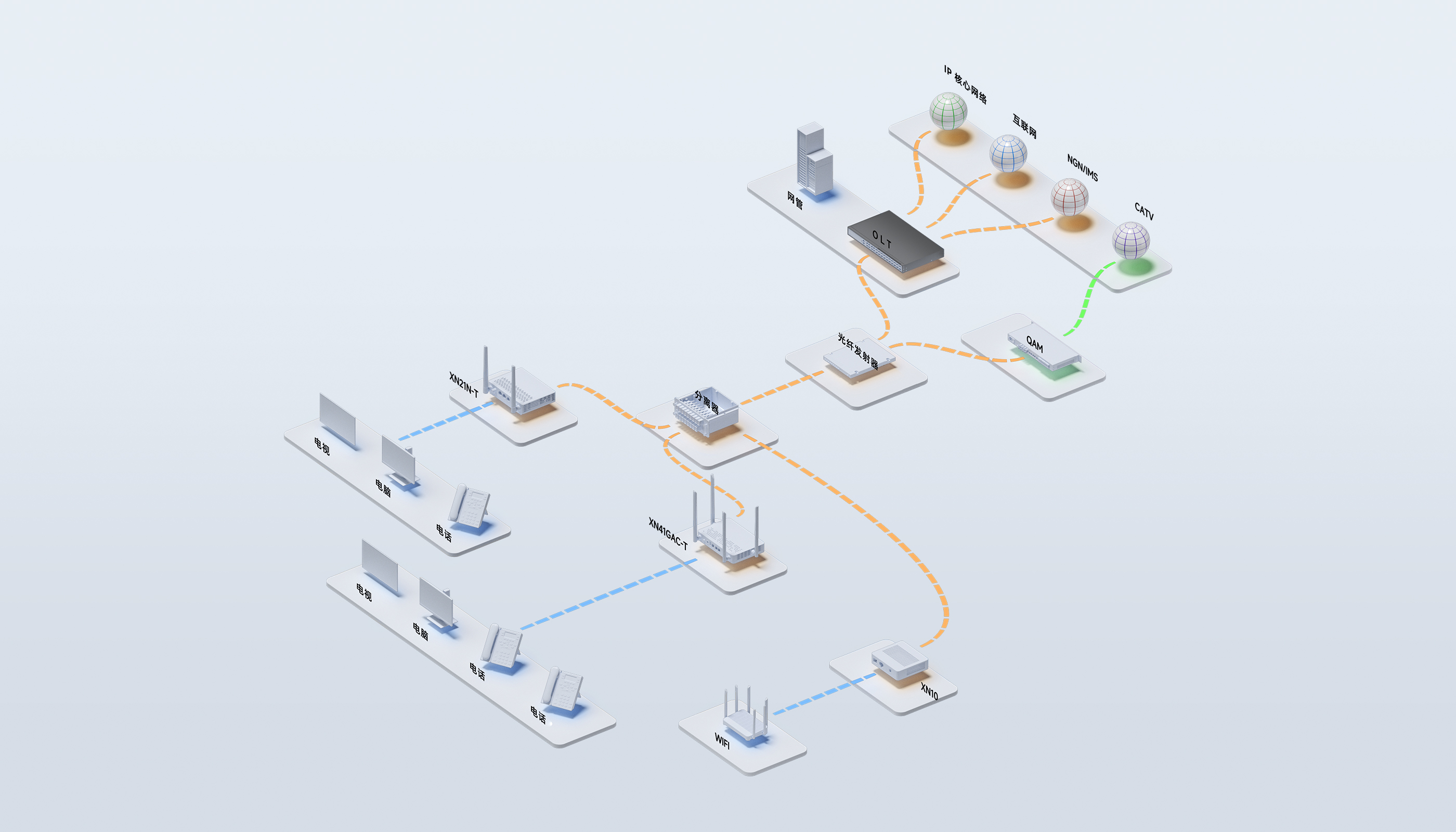

GN41GAC3 是我司针对基于 PON 技术的宽带接入市场，为满足广电运营商宽带接入、 FTTH 光纤到户的需求而设计的一款实现宽带、无线业务的无源光网络终端产品。它基于成熟稳 定、高性价比的千兆 PON 技术，具有高可靠、易管理和良好的服务质量（QoS）保证等特点， 设备的技术性能满足 ITU-T G.984.x 标准、《中国电信 GPON 设备技术要求 V2.0》等规范的 要求。为用户提供完整的基于光纤接入技术的宽带业务接入解决方案。

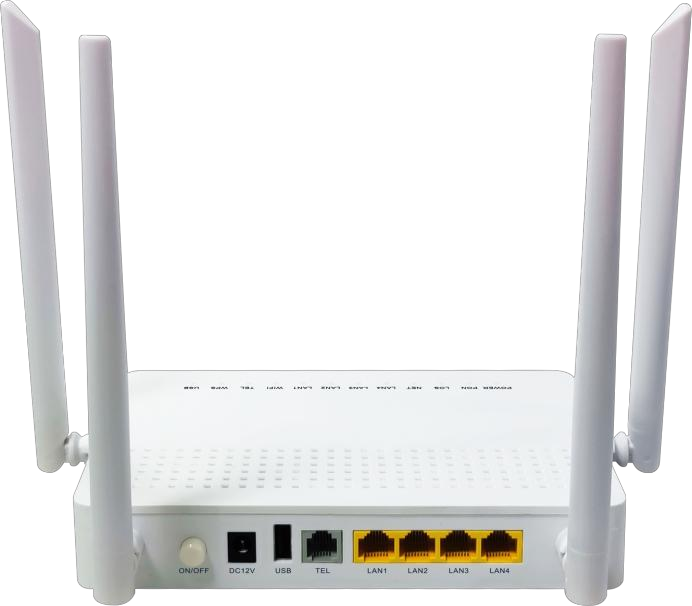

GN41GAC3 包含 1 个 PON 接口、用户端有 4 个以太网接口、1 个语音口、2.4GHz 和 5.8GHz WLAN 接口。
| 接口说明 | ||||||||||||
| 接口 | 数量 | 描述 | 用途 | |||||||||
| PON | 1 | PON 光纤接口，支持 SC/PC 型光尾纤接头。 | 用于连接 PON 接入网光信号 | |||||||||
| USB | 1 | USB 接口 | 用于连接 USB 接口的设备 | |||||||||
| LAN1~LAN4 | 4 | RJ-45 以太网接口，通过 该接口连接至本地网络， LAN1-LAN4 速率为 10/100/1000Mbps 自适 应。 | 通过网线连接到电脑、IP 电话或机顶 盒 | |||||||||
| RESET | 1 | 复位按钮。当 ONU 上电后， 按住复位键按钮超过 8 秒 钟，设备自动恢复出厂默 认配置 | 恢复出厂设置 | |||||||||
| PWR | 1 | 直流电源适配器接口 | 连接电源适配器 | |||||||||
| ON/OFF | 1 | 电源开关按钮 | 用于开启和关闭设备。 ON 表示设备电源打开，OFF 表示设备电 源 关闭 | |||||||||
| 指示灯说明 | ||||||||||||
| 指示灯 | 说明 | |||||||||||
| 1 | PWR | 电源指示灯 | 绿色 | 常亮 : 设备供电正常 熄灭 : 设备供电异常 | ||||||||
| 2 | LOS | 光信号指示灯 | 红色 | 常亮：PON 口光模块电源关断 闪烁 : 接收光功率低于光接收机灵敏度 熄灭 : 接收光功率正常 | ||||||||
| 3 | PON | ONU 注册指示灯 | 绿色 | 常亮 : 正常注册到 OLT 设备 闪烁 : 向 OLT 设备注册过程中 熄灭: 注册到 OLT 失败或无正常光信号输 入 | ||||||||
| 4 | 2.4G | WIFI 信号指示灯 | 绿色 | 常亮：WIFI 功能启动 闪烁 : WIFI 有数据传输 熄灭 : WIFI 功能关闭 | ||||||||
| 5 | 5G | WIFI 信号指示灯 | 蓝色 | 常亮：WIFI 功能启动 闪烁 : WIFI 有数据传输 熄灭 : WIFI 功能关闭 | ||||||||
| 6 | NET | Internet 信号指 示灯 | 绿色 | 常亮：外网已连接 熄灭 : 外网未连接 | ||||||||
| 7 | LAN1~4 | 网口工作 状态指示灯 | 绿色 | 常亮 : 端口连接正常但无数据传输 闪烁 : 端口连接正常且有数据传输 熄灭 : 端口无连接或连接异常 | ||||||||
| 8 | TEL | 电话口状态指示 灯 | 绿色 | 常亮 : 电话已注册到 SIP 服务器。 闪烁 : 电话已注册和语音数据传输（ACT） 熄灭 : 电话未注册或者注册不成功 | ||||||||
| 技术参数 | ||||||||||||
| 项目 | 参数 | 规格 | ||||||||||
| 接口规格 | PON 接口 | 1 个 PON 接口 GPON：上行 1.244Gbp s 速率 ，下行 2.488Gbp s 速率 | ||||||||||
| SC 单模单纤 传输距离：20KM | ||||||||||||
| WLAN 接口 | 2.4GHz（channel 1～13） 300Mbps | |||||||||||
5.8GHz （4 channels） 1732Mbps | ||||||||||||
| 用户端口 | 4 个 10/100/1000M 自适应以太网口 全双工/半双工 RJ45 电口，支持交叉直连自适应 传输距离 100 米 | |||||||||||
| 电源接口 电话接口 | 12V DC 供电接口 RJ11 语音接口 | |||||||||||
| 性能规格 | PON 光口性能 | 波长：1290～1600 发射光功率：0～4dBm 接收灵敏度：-27dBm 饱和光功率：-3dBm | ||||||||||
| 数据传输性能 | WLAN：2100Mbps 以太网口：100Mbps 或 1000Mbps 丢包率：<1*10E-12 传输延时：<1.5ms | |||||||||||
| 业务能力 | 二层线速交换 支持 VLAN TAG/UNTAG，VLAN 转换 支持端口限速 支持业务优先级划分 支持广播包抑制 支持环路检测 | |||||||||||
| 设备管理 | 管理方式 | 支持 RMS 远程管理和配置要求外，还支持基于 OMCI 或 OAM 的 EMS 远程管理和配置要求 | ||||||||||
| 管理功能 | 状态监控、配置管理、告警管理、 日志管理 | |||||||||||
| 特理性能 | 外壳 | 白色塑料外壳 | ||||||||||
| 供电、功耗 | <10W 12V/1.5A 电源适配器 | |||||||||||
| 尺寸、重量 | 设备尺寸：239mm×152mm×38mm（L×W×H） 设备重量：0.6kg | |||||||||||
| 环境参数 | 工作温度：0～50℃ 储存温度：-10～75℃ 工作湿度：10%～90%非凝露 储存湿度：10%～90%非凝露 | |||||||||||
| WIFI 关键技术指标 | ||||||||||||
| 标准和协议 | IEEE 802. 11 ac/b/g/n | |||||||||||
| WiFi 参数 | 频率 | 2.4~2.4835GHz | ||||||||||
| 5GHz: 低频 中频 高频 | 5. 15GHz～5.25GHz、 5.25GHz～5.35GHz、 5.725GHz～5.825GHz | |||||||||||
| 传输速率 | 2.4GHz Frequency: IEEE 802. 11b: 11/5.5/2/1M(Auto) | |||||||||||
| IEEE 802. 11g: 54/48/36/24/18/12/9/6(Auto) IEEE 802. 11n: 270/243/216/162/108/81/54/27Mbps,up to 300Mbps | ||||||||||||
| 5GHz Frequency: IEEE 802. 11n: Highest transmission speed up to 300Mbps IEEE 802. 11ac: Highest transmission speed up to 1732Mbps | ||||||||||||
| 工作信道 | 2.4GHz : 13 5GHz:4 | |||||||||||
| 展频技术 | DSSS(Direct sequence spread spectrum) | |||||||||||
| 数据调制 | DBPS, DQPSK, CCK and OFDM(BPSK/QPSK/16-QAM/64-QAM) | |||||||||||
| 灵敏度@PER (包错误率) | 270M：-68dBm@10% PER；130M： -68dBm@10% PER； 108M：-68dBm@10% PER；54M：-68dBm@10% PER 11M：-85dBm@8% PER；6M：-88dBm@10% PER 1M：-90dBm@8% PER； | |||||||||||
| 天线 | 5dBi 高增益全向天线 | |||||||||||
