输入电压 ： AC 100 ~240V/50-60HZ
工作温度 ： -10℃ ~ +50℃
散热方式 ：风扇散热
检验报告 ： CE/FCC/RoHS
防 静 电 ： 8KV-15KV
M T B F ： 100000小时

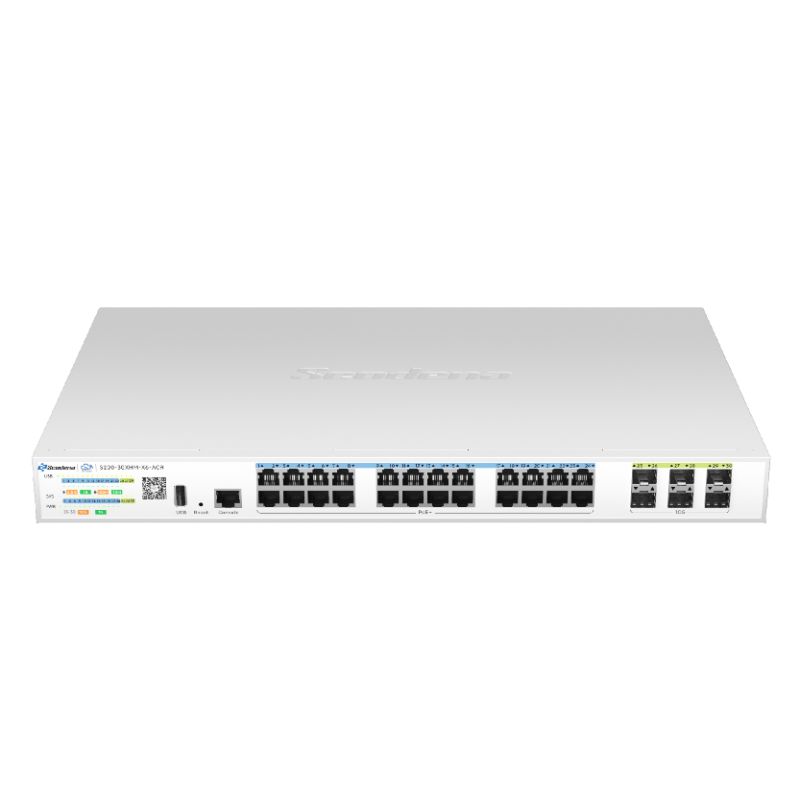

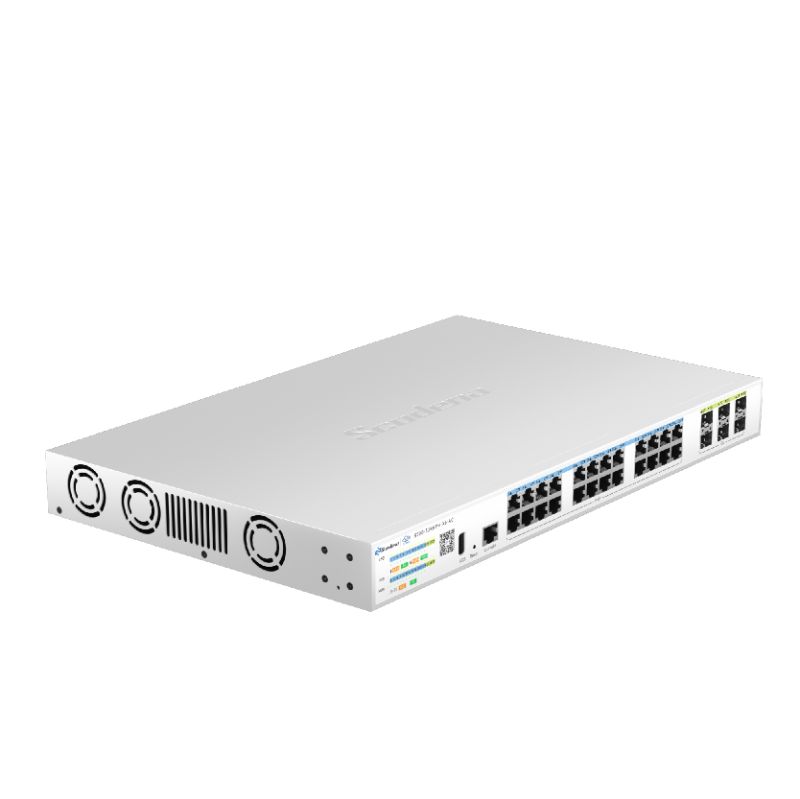

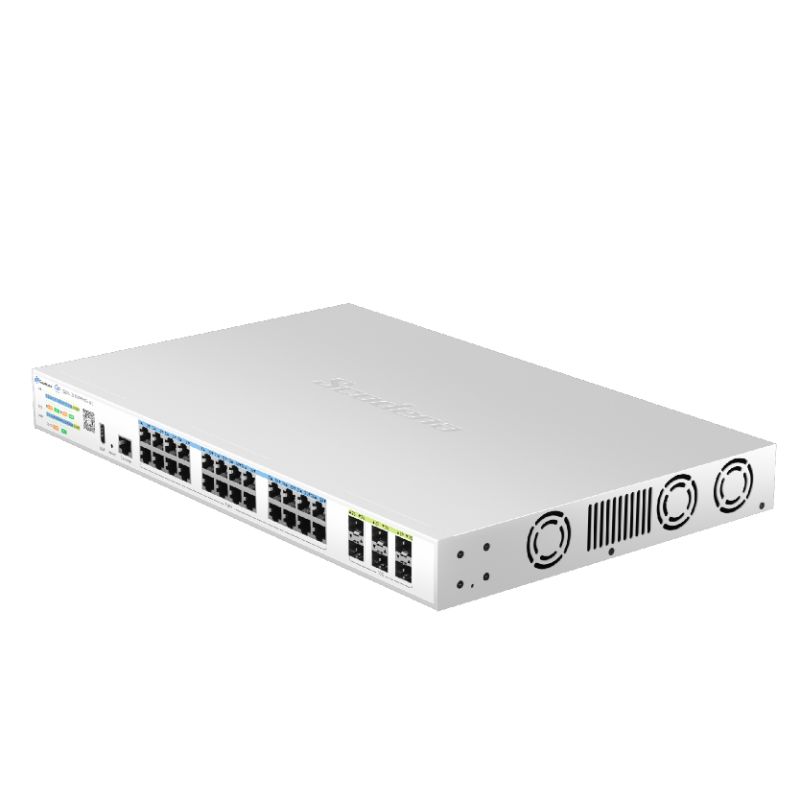

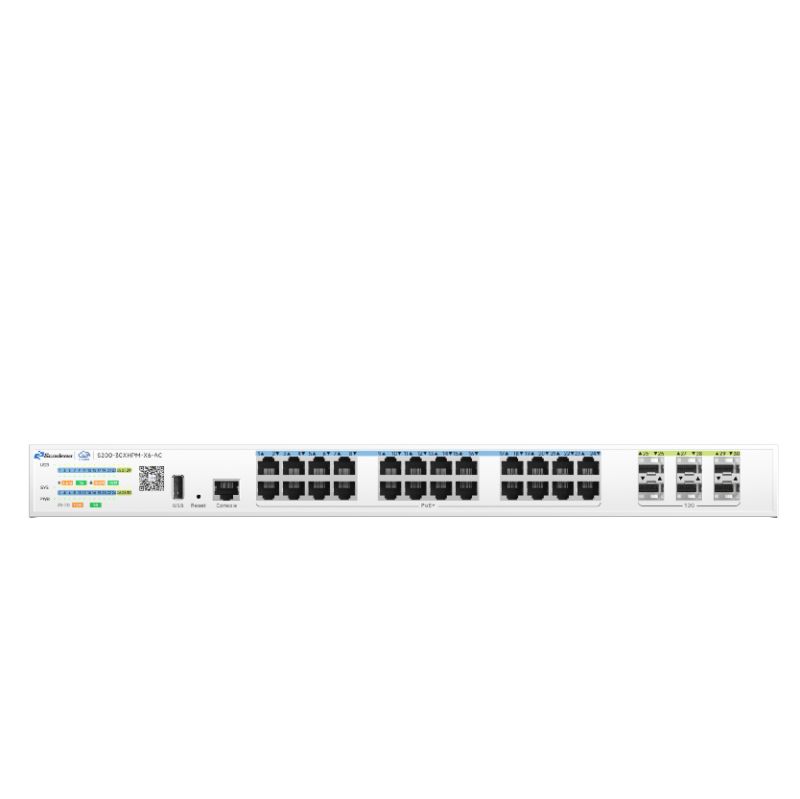

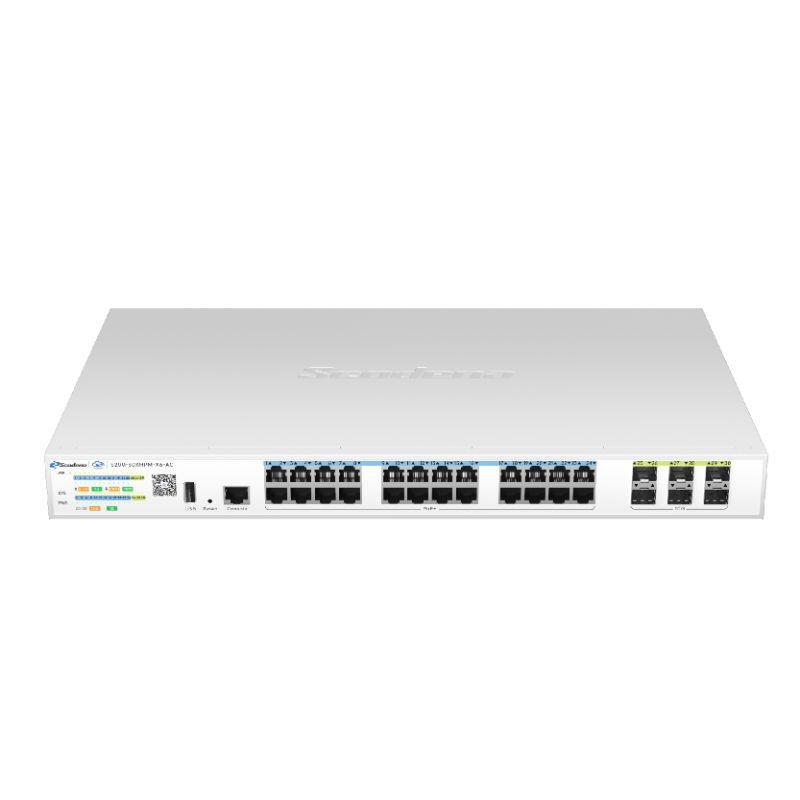

S200-30XHPM-X6-ACR三层管理型交换机 ，具有24个10/100/1000/2500Mbps自适应 RJ45 端口&6个万兆光 ，其中1-24支持POE。每 个 RJ45 端口均支持自动翻转和线速转发功能。 采用存储转发方式 ，结合QoS技术， 确保带宽有效的分配到每一个端口 ，提供稳定可靠的电源和数据传输。
1
| 接口（ Provider Mode Ports） | ||||||||||

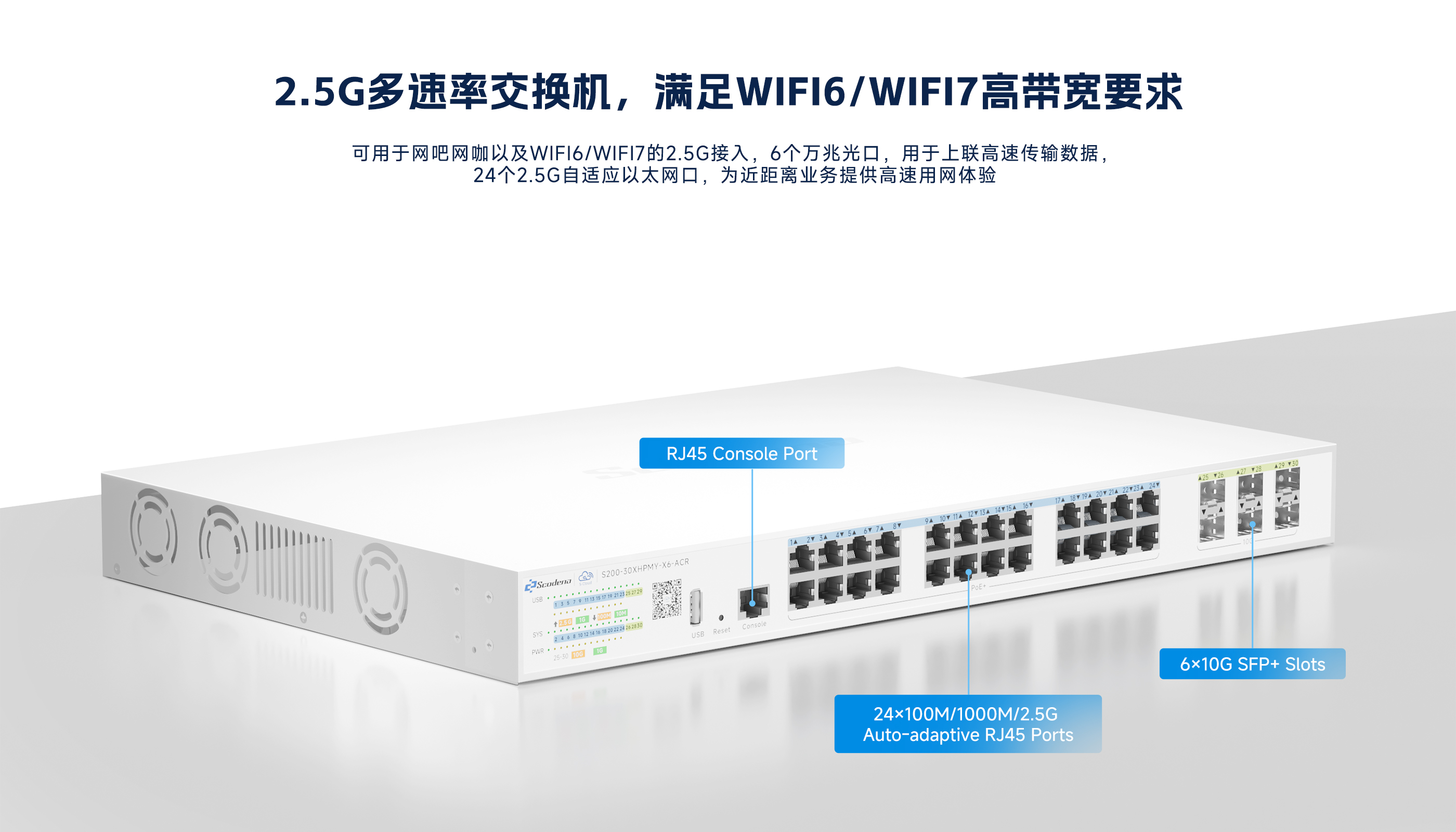

| 业务接口（ Fixed port） | 6*10G Base-X+24* 10/100/1000/2500 Base － T | |||||||||
| 管理接口（ Management Port） | 支持console | |||||||||

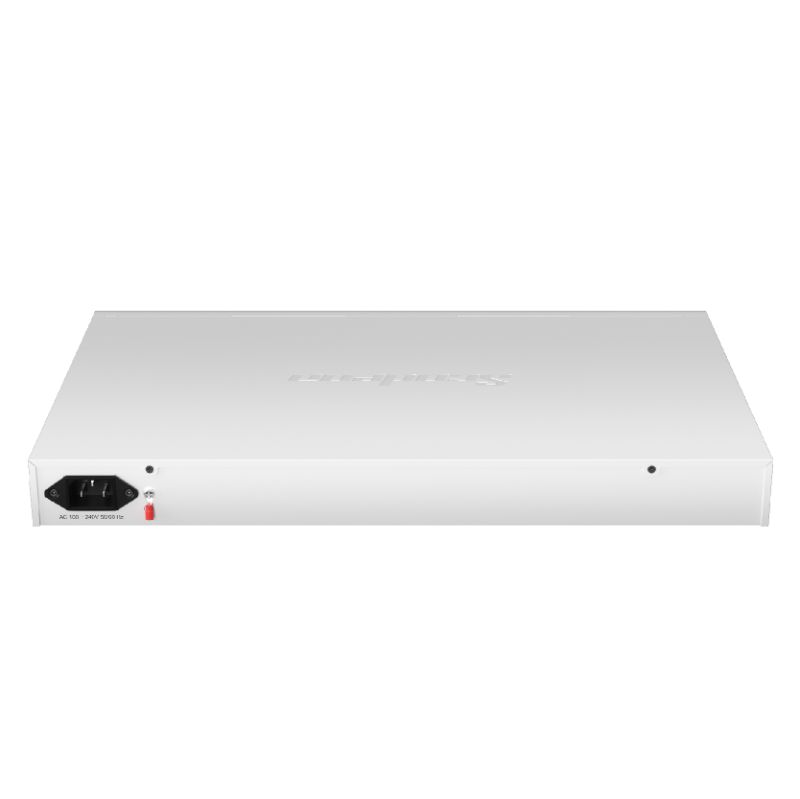

| 电源接口（ Power interface） | AC接口 | |||||||||
| LED灯（ LED Indicators） | PWR ， SYS ， Link/ACT LED | |||||||||
| 线缆类型及距离（Cable type&Transmission distance） | ||||||||||
| 双绞线（Twisted-pair） | 0-100m （ CAT5e,CAT6） | |||||||||
| 单模光纤（ Monomode optical fiber） | 20/40/60/80/100KM | |||||||||
| 多模光纤（ Multimode optical fibre） |  550m | |||||||||
| 网络拓扑（ Network Topology） | ||||||||||
| 环形拓扑（ Ring topology） | 支持 | |||||||||
| 星型拓扑（Star topology） | 支持 | |||||||||
| 总线拓扑（ Bus topology） | 支持 | |||||||||
| 树形拓扑（Tree Topology） | 支持 | |||||||||
| 混合式拓扑（ Hybrid topology） | 支持 | |||||||||
| 电气特性（ Electrical Specifications） | ||||||||||
| 输入电压（input voltage） | AC 100-240V 50/60Hz | |||||||||
| 整机功耗 （Total Power consumption） | ≤400W | |||||||||
| 主板功率（ Mainboardpower） | ≤45W | |||||||||
| 电气特性（ Electrical Specifications） | ||||||||||

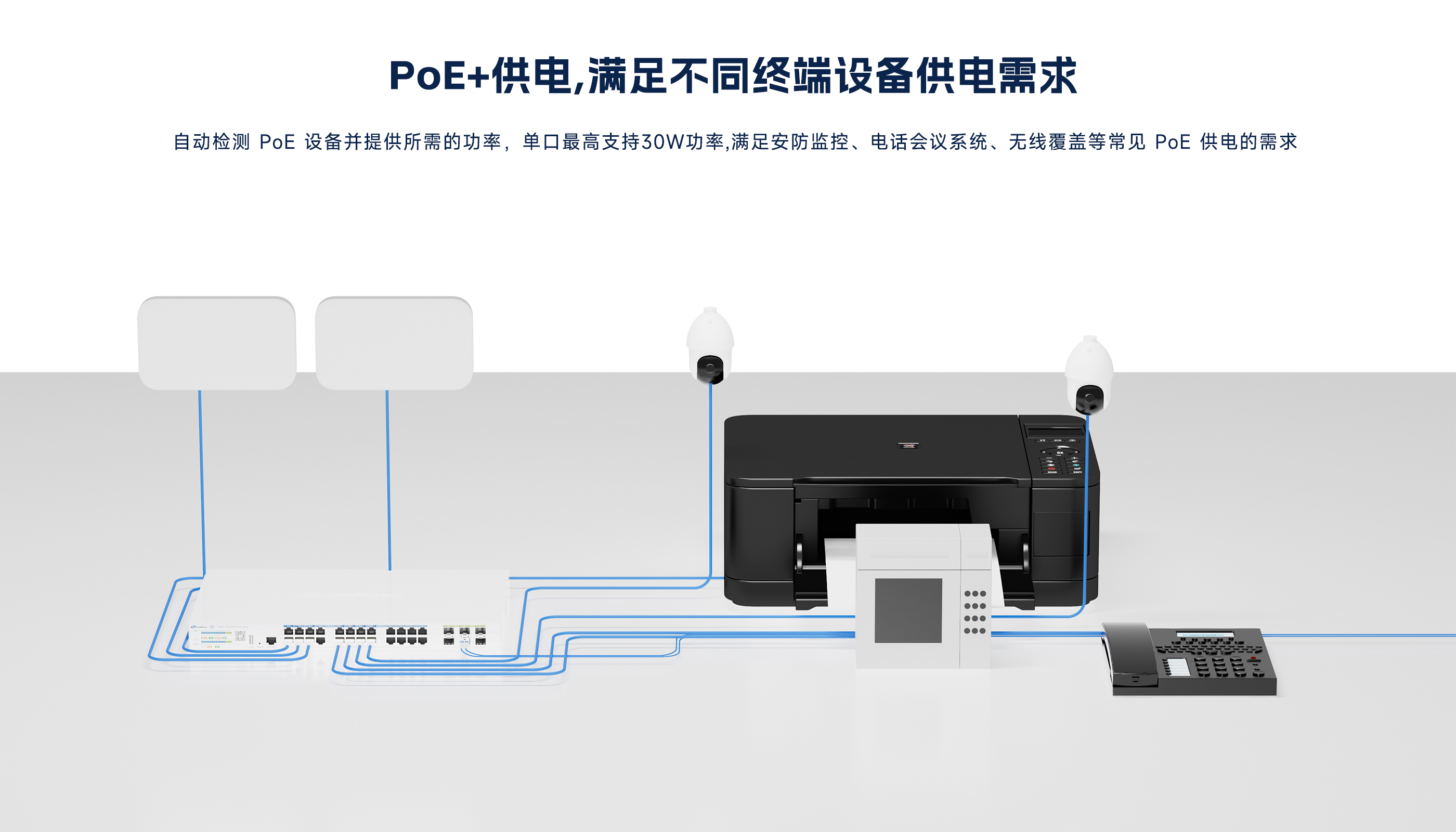

| PoE端口（ PoE port） | 1-24 | |||||||||
| PoE协议（ PoE Protocol） | 802.3af ，802.3at | |||||||||
| PoE引脚分配（ Pin Assignment） | 1,2+;3,6- | |||||||||
| PoE管理模式（ PoE Management） | 支持 | |||||||||
| 二层交换（ Layer 2 Switching） | ||||||||||
| 交换容量（Switching capacity） | 240G | |||||||||
| 包转发率（ Packet forwarding rate） | 178.56Mpps | |||||||||
| MAC地址表（ MAC address table） | 32K | |||||||||
| 包缓冲区（ Buffer） | 16M bit | |||||||||
| 转发延迟（ Forwarding delay） | <10us | |||||||||
| 极性反转（ MDX/MIDX） | 支持 | |||||||||
| VLAN支持及数量（VLAN） | 4000 | |||||||||
| GARP VLAN注册协议（GVRP） | 支持 | |||||||||
| 协议VLAN（ Protocol VLAN） | 支持 | |||||||||
| 语音VLAN（Voice VLAN） | 支持 | |||||||||
| 视频 VLAN（Surveillance VLAN） | 支持 | |||||||||
| MAC VLAN | 支持 | |||||||||
| 以太网通道 / 链路聚合（ Ethernet channel/ 802 .3ad） | 支持 | |||||||||
| 链路汇聚控制协议（ LACP） | 支持 | |||||||||
| 接口速率（Interface Speed） | 支持 | |||||||||
| 双工模式（ Duplex Mode） | 支持 | |||||||||
| 流量控制（ Flow Control） | 支持 | |||||||||
| 巨型帧（Jumbo frame） | 支持 | |||||||||
| DHCP服务器（ DHCP Server） | 支持 | |||||||||
| DHCP客户端（ DHCP Client） | 支持 | |||||||||
| DNS客户端（ DNS Client） | 支持 | |||||||||
| SNTP Client | 支持 | |||||||||
| 端口统计（ Port Statistics） | 支持 | |||||||||
| 端口隔离（ Protected Ports） | 支持 | |||||||||
| 高效能以太网（ EEE） | 支持 | |||||||||
| 以太环网保护倒换ERPS（ Ethernet Ring Protection Switching） | 支持 | |||||||||
| 链路层发现协议（ LLDP） | 支持 | |||||||||
| LLDP 802.1 类型-长度-值（ LLDP 802.1 TLV） | 支持 | |||||||||
| 多生成树 / 快速生成树 / 生成树（ MSTP / RSTP / STP） | 支持 | |||||||||
| 生成树 BPDU过滤（STP BPDU Filter） | 支持 | |||||||||
| 生成树 BPDU保护（STP BPDU guard） | 支持 | |||||||||
| 生成树 边缘端口(STP Port Fast) | 支持 | |||||||||
| IGMP Snooping | 支持 | |||||||||
| MLD Snooping | 支持 | |||||||||
| MVR | 支持 | |||||||||
| DHCP接口优先IP绑定 | 支持 | |||||||||
| 设备扫描 | 支持 | |||||||||
| 三层功能（ Layer 3 Route） | ||||||||||
| IPV4管理地址 | 支持 | |||||||||
| IPV6管理地址 | 支持 | |||||||||
| IPV4动态路由 | OSPF、RIP | |||||||||
| 静态IPv6路由（Static Routes IPv6） | 支持 | |||||||||
| VRRP | 虚拟路由冗余协议 | |||||||||
| 地址解析协议（ARP） | 支持 | |||||||||
| 环回接口（ Loopback Interface） | 支持 | |||||||||
| 汇聚服务（Convergence） | ||||||||||
| 访问控制列表（ACL） | 支持MAC标准/扩展ACL | |||||||||
| 支持IPv4标准/扩展ACL | ||||||||||
| 支持IPv6标准/扩展ACL | ||||||||||
| 服务质量（QOS） | 支持QOS重标记 | |||||||||
| 支持端口信任 | ||||||||||
| 支持端口限速 | ||||||||||
| 支持出口队列限速 | ||||||||||
| 支持SP ，WRR调度算法 | ||||||||||
| 支持COS映射 ，DSCP映射 ，IP优先级映射 | ||||||||||
| 管理功能（ Management） | ||||||||||
| 用户管理（ UserManagement） | 支持 | |||||||||
| 系统日志（SystemLog） | 支持 | |||||||||
| 固件升级（ UpgradeFirmware） | 支持 | |||||||||
| 文件升级（ConfigurationFileDownload/Upload） | 支持 | |||||||||
| SNMP | 支持SNMP V1/V2/V3 | |||||||||
| WEB管理 | 支持 | |||||||||
| 管理串口（Console） | 支持 | |||||||||
| 命令行（CLI） | 支持 | |||||||||
| Telnet/SSH | 支持 | |||||||||
| RMON | 支持 | |||||||||

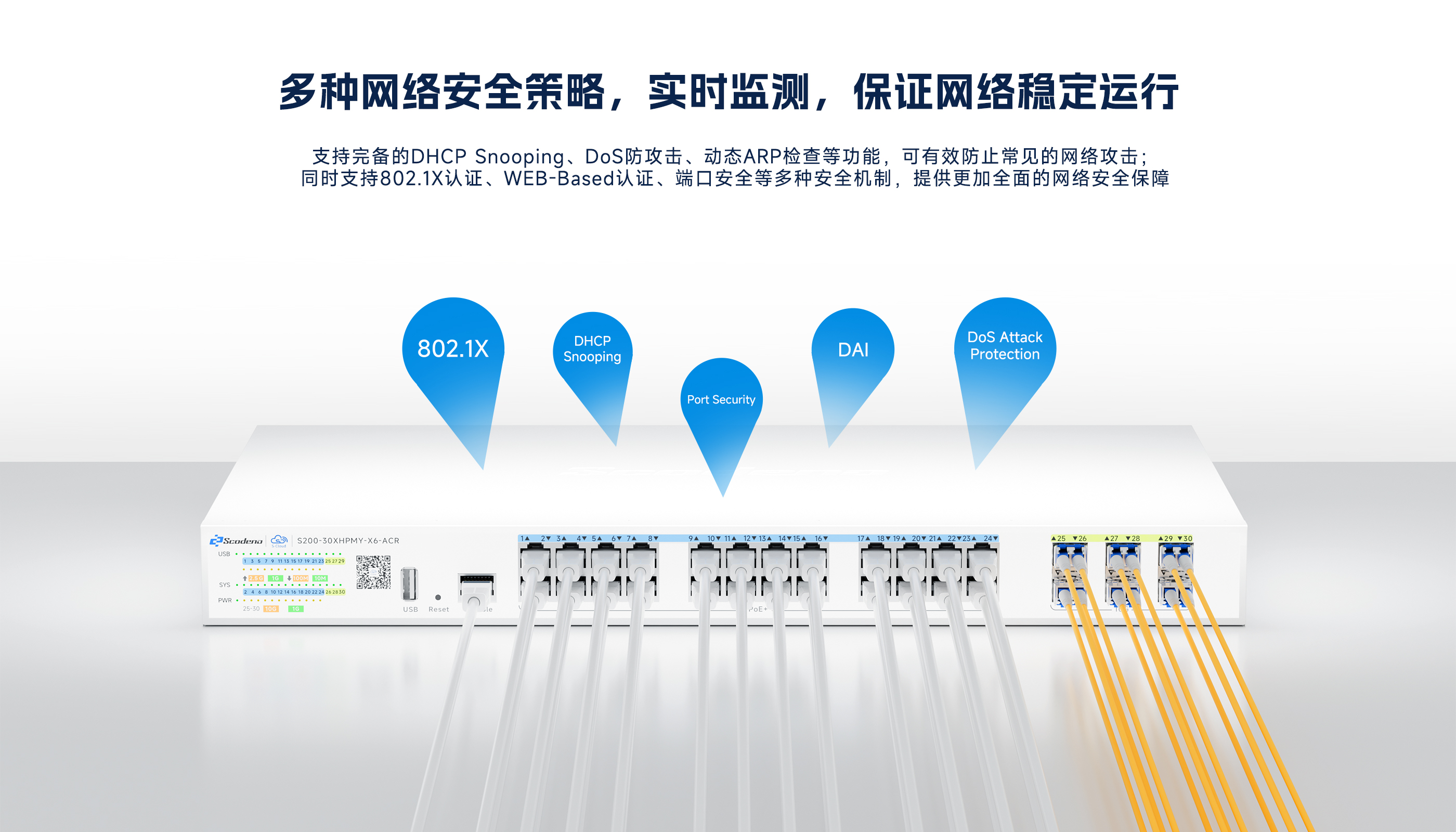

| 安全（Security） | ||||||||||
| 管理通道配置 | 支持 | |||||||||
| AAA认证 | 支持 | |||||||||
| 802.1X认证 | 支持 | |||||||||
| MAC-Based认证 | 支持 | |||||||||
| WEB-Based认证 | 支持 | |||||||||
| DoS防攻击 | 支持 | |||||||||
| 动态ARP检查 | 支持 | |||||||||
| DHCP Snooping | 支持 | |||||||||
| IP Source Guard | 支持 | |||||||||
| 端口安全（ Port Security） | 支持 | |||||||||
| 端口隔离（ Protected Ports） | 支持 | |||||||||
| 风暴抑制（storm control） | 支持 | |||||||||
| 设备诊断（ Equipment diagnosis） | ||||||||||
| Console日志 | 支持 | |||||||||
| RAM日志 | 支持 | |||||||||
| Flash日志 | 支持 | |||||||||
| 端口镜像 | 支持1:1或M:1 | |||||||||
| Ping | 支持 | |||||||||
| Traceroute | 支持 | |||||||||
| 光模块信息 | 支持 | |||||||||
| UDLD协议 | 支持 | |||||||||
| 环境条件（ Environment） | ||||||||||
| 温度（Temperature） | 工作温度 ：-10ºC 到 50ºC 存储温度 ：-40ºC 到 75ºC | |||||||||
| 相对湿度（ Relative humidity） | 工作湿度 ：10% 到 90% RH 存储湿度 ：5% 到 90% RH | |||||||||
| 散热方式（Thermal methods） | 风扇散热 | |||||||||
| MTBF | 100,000 小时 | |||||||||
| 机械结构（ Mechanical Dimensions） | ||||||||||
| 尺寸（ Product size） | 440*280*44mm | |||||||||
| 安装方式（Installation Method） | 机架式安装 | |||||||||
| 重量（Weight） 3.8KG | ||||||||||
| 防护（ EMC&INGRESS PROTECTION ) | ||||||||||
| 电源浪涌防护（Surge protection of Power） | 共模4KV ，差模2KV | |||||||||
| 网口浪涌防护（Surge protection of Ethernet port） | 共模6KV ，差模2KV | |||||||||
| 抗静电干扰（ ESD） | 接触8K ，空气15K | |||||||||
| 自由跌落（ Free fall） | 0.5m | |||||||||
| 配套和附件（Accessories） | ||||||||||
| 配套设备（Accessories） | 设备 ，AC电源线 ，挂耳 ，挂耳螺丝 ，静电袋 ，合格证 ，说明书 ，防尘塞 | |||||||||
| 可选型号（Optional model） | ||||||||||
| S200-30XHPM-X6_ACR 宽压 | 6个万兆光口 ，24个2.5G电口 ，电源输入为AC100-240V | |||||||||
| S200-30XHPM-X6_ACR 窄压 | 6个万兆光口 ，24个2.5G电口 ，电源输入为AC220V | |||||||||
