输入电压 ： DC 12-58V
工作温度 ： -40℃ ~ +75℃
外 壳 ： IP40防护等级 ， 无风扇设计
检验报告 ： CE/FCC/RoHS
防 静 电 ： 8KV-15KV
M T B F ： 100000小时

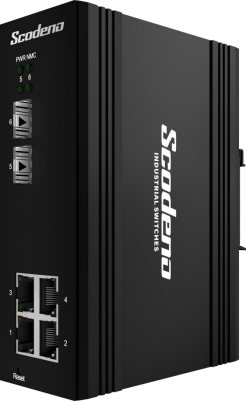

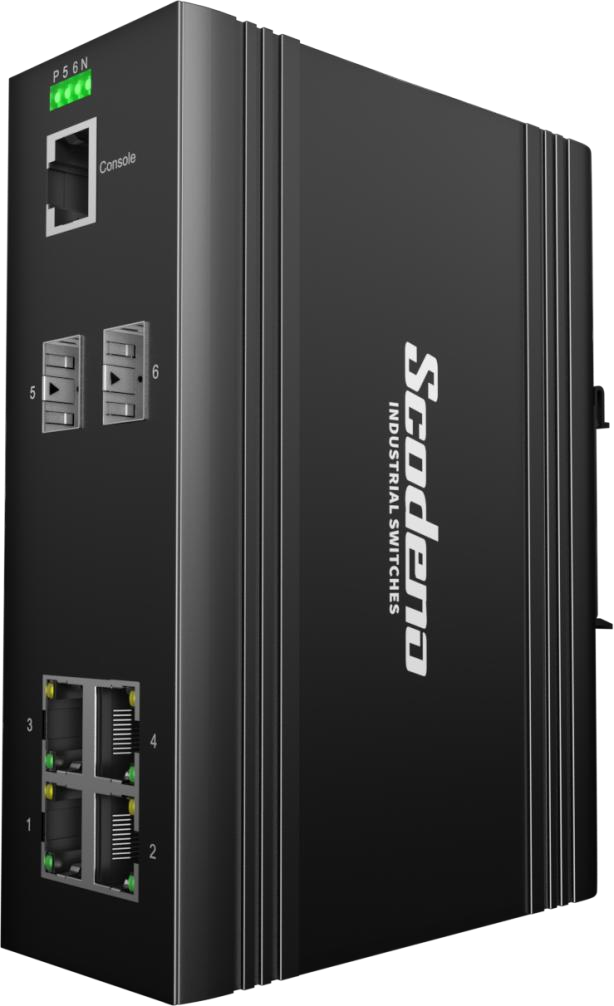

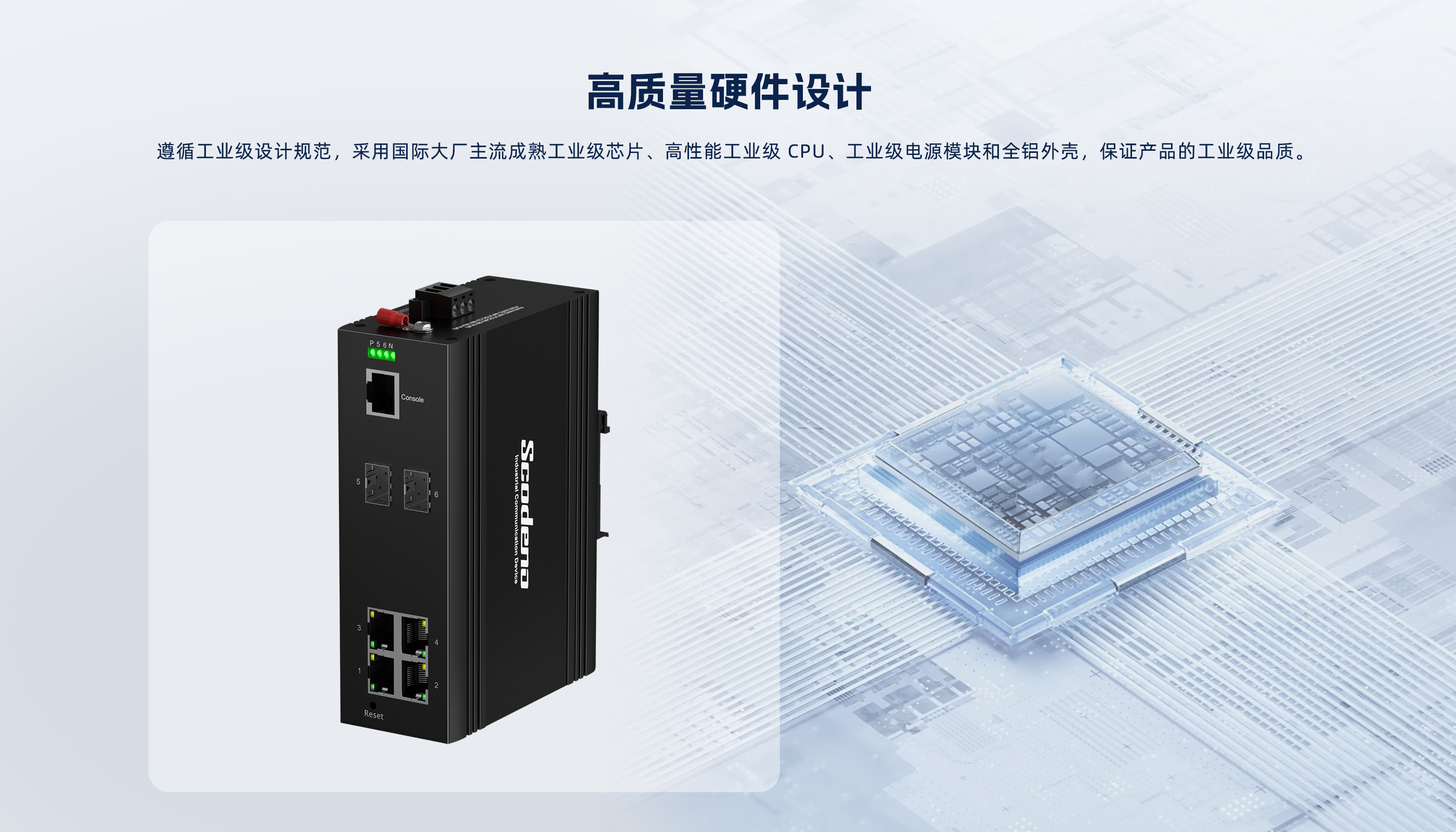

此设备是2个千兆光 & 4个10/100/1000Base-T管理型工业以太网快速交换机, 通过无风扇散热电路设计、宽范围工作环境温度、高防护等级等技术 ，提供了耐高/低温、防雷等卓越的工业级品质；而且集成交换、安全等各种丰富协议 ，同时支持公有 以太网多环保护技术（ ERPS） ，大大提升了组网灵活度 ，并增强了工业网络的可靠性和安全性。更能满足轨道交通、平安城市、智能交通、室外监控和其他恶劣环境中的部署要求。
1
| 接口（ Provider Mode Ports） | ||||||||||
| 业务接口（ Fixed port） | 2*1000 Base-X ， 4*10/100/1000 Base－T | |||||||||
| 管理接口（ Management Port） | 支持console | |||||||||
| 电源接口（ Power interface） | 凤凰端子，双电源冗余 | |||||||||
| LED灯（ LED Indicators） | PWR ，Link/ACT LED | |||||||||
 线缆类型及距离（Cable type&Transmission distance） | ||||||||||
| 双绞线（Twisted-pair） | 0-100m（ CAT5e,CAT6） | |||||||||
| 单模光纤（ Monomode optical fiber） | 20/40/60/80/100KM | |||||||||
| 多模光纤（ Multimode optical fibre） | 550m | |||||||||
| 网络拓扑（ Network Topology） | ||||||||||
| 环形拓扑（ Ring topology） | 支持 | |||||||||
| 星型拓扑（Star topology） | 支持 | |||||||||
| 总线拓扑（ Bus topology） | 支持 | |||||||||
| 树形拓扑（Tree Topology） | 支持 | |||||||||
| 混合式拓扑（ Hybrid topology） | 支持 | |||||||||
| 电气特性（ Electrical Specifications） | ||||||||||
| 输入电压（input voltage） | 非PoE：DC12-58V PoE：DC48-58V | |||||||||
| 整机功耗 （Total Power consumption） | 非PoE<10W PoE<130W | |||||||||
| PoE支持（ PoE Support）选配 | ||||||||||
| PoE端口（ PoE port） | 1-4 | |||||||||
| PoE协议（ PoE Protocol） | 802.3af ，802.3at | |||||||||
| PoE引脚分配（ Pin Assignment） | 1,2,3,6 | |||||||||
| PoE管理模式（ PoE Management） | 支持 | |||||||||
| 二层交换（ Layer 2 Switching） | ||||||||||
| 交换容量（Switching capacity） | 20G | |||||||||
| 包转发率（ Packet forwarding rate） | 14.88 Mpps | |||||||||
| MAC地址表（ MAC address table） | 8K | |||||||||
| 包缓冲区（ Buffer） | 4.1M | |||||||||
| 转发延迟（ Forwarding delay） | <10us | |||||||||
| 极性反转（ MDI/MDIX） | 支持 | |||||||||
| VLAN支持及数量（VLAN） | 256个 | |||||||||
| GARP VLAN注册协议（GVRP） | 支持 | |||||||||
| 协议VLAN（ Protocol VLAN） | 支持 | |||||||||
| 语音VLAN（Voice VLAN） | 支持 | |||||||||
| 视频 VLAN（Surveillance VLAN） | 支持 | |||||||||
| MAC VLAN | 支持 | |||||||||
| 以太网通道 / 链路聚合（ Etherchannle/ 802 .3ad） | 支持 | |||||||||
| 链路汇聚控制协议（ LACP） | 支持 | |||||||||
| 接口速率（Interface Speed） | 支持 | |||||||||
| 双工模式（ Duplex Mode） | 支持 | |||||||||
| 流量控制（ Flow Control） | 支持 | |||||||||
| 巨型帧（Jumbo frame） | 支持 | |||||||||
| DHCP客户端（ DHCP Client） | 支持 | |||||||||
| SNTP Client | 支持 | |||||||||
| 端口统计（ Port Statistics） | 支持 | |||||||||
| 端口隔离（ Protected Ports） | 支持 | |||||||||
| 高效能以太网（ EEE） | 支持 | |||||||||

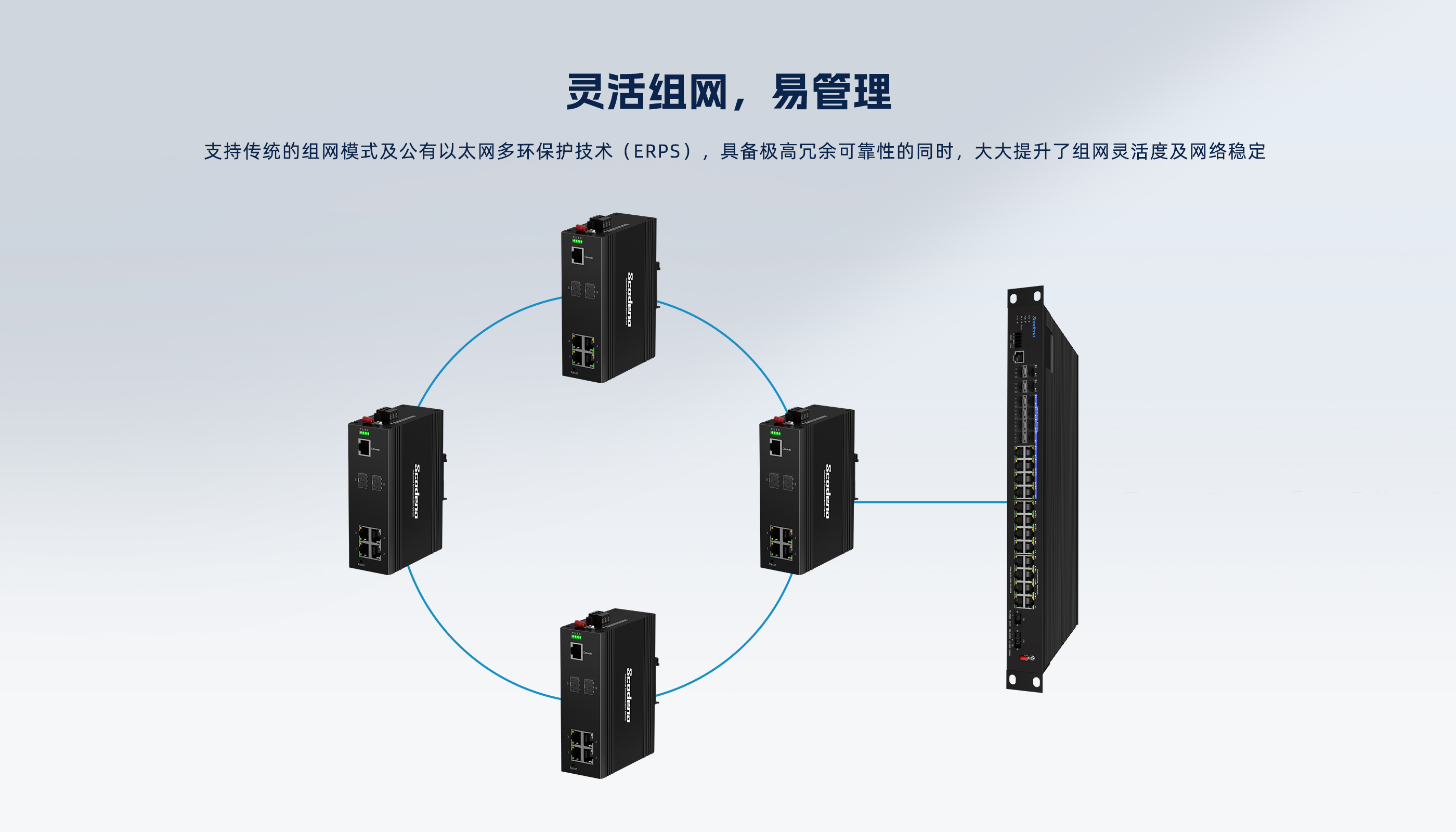

| 以太环网保护倒换ERPS（ Ethernet Ring Protection Switching） | 支持 | |||||||||
| 链路层发现协议（ LLDP） | 支持 | |||||||||
| LLDP 802.1 类型-长度-值（ LLDP 802.1 TLV） | 支持 | |||||||||
| 多生成树 / 快速生成树 / 生成树（ MSTP / RSTP / STP） | 支持 | |||||||||
| 生成树 BPDU过滤（STP BPDU Filter） | 支持 | |||||||||
| 生成树 BPDU保护（STP BPDU guard） | 支持 | |||||||||
| 生成树 边缘端口(STP Port Fast) | 支持 | |||||||||
| IGMP Snooping | 支持 | |||||||||
| MLD Snooping | 支持 | |||||||||
| MVR | 支持 | |||||||||
| DHCP接口优先IP绑定 | 支持 | |||||||||
| 设备扫描 | 支持 | |||||||||
| 三层功能（ Layer 3 Function） | ||||||||||
| IPV4管理地址 | 支持 | |||||||||
| IPV6管理地址 | 支持 | |||||||||
| 静态IPv4路由（Static Routes IPv4） | 支持32条 | |||||||||
| 静态IPv6路由（Static Routes IPv6） | 支持32条 | |||||||||
| 地址解析协议（ARP） | 支持 | |||||||||
| 环回接口（ Loopback Interface） | 支持 | |||||||||
| DHCP服务器（ DHCP Server） | 支持 | |||||||||
| DNS服务器（ DNS Server） | 支持 | |||||||||
| 汇聚服务（Convergence） | ||||||||||
| 访问控制列表（ACL） | 支持MAC标准/扩展ACL 支持IPV4标准/扩展ACL 支持IPV6标准/扩展ACL | |||||||||
| 服务质量（QOS） | 支持QOS重标记 | |||||||||
| 支持端口信任 支持端口限速 支持出口队列限速 支持SP ，WRR调度算法 支持COS映射 ，DSCP映射 ，IP优先级映射 | ||||||||||
| 管理功能（ Management） | ||||||||||
| 用户管理（ UserManagement） | 支持 | |||||||||
| 系统日志（SystemLog） | 支持 | |||||||||
| 固件升级（ UpgradeFirmware） | 支持 | |||||||||
| 文件升级（ConfigurationFileDownload/Upload） | 支持 | |||||||||
| SNMP | 支持SNMP V1/V2/V3 | |||||||||

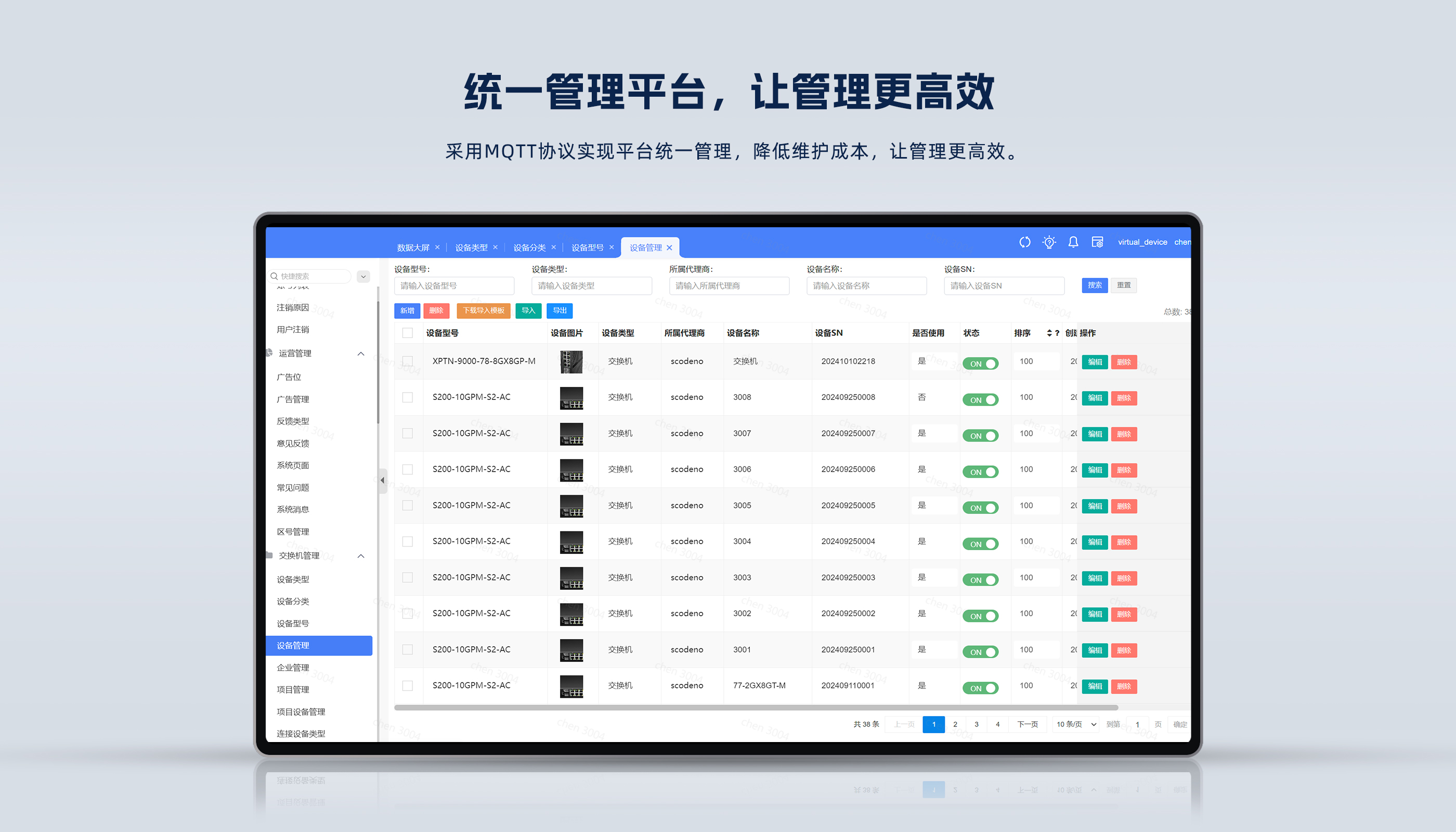

| WEB管理 | 支持 | |||||||||
| 命令行（CLI） | 支持 | |||||||||
| Telnet/SSH | 支持 | |||||||||
| RMON | 支持 | |||||||||
| 安全（Security） | ||||||||||
| 管理通道配置 | 支持 | |||||||||
| AAA认证 | 支持 | |||||||||
| 802.1X认证 | 支持 | |||||||||
| MAC-Based认证 | 支持 | |||||||||
| WEB-Based认证 | 支持 | |||||||||
| DoS防攻击 | 支持 | |||||||||
| 动态ARP检查 | 支持 | |||||||||
| DHCP Snooping | 支持 | |||||||||
| IP Source Guard | 支持 | |||||||||
| 端口安全（ Port Security） | 支持 | |||||||||
| 端口隔离（ Protected Ports） | 支持 | |||||||||
| 风暴抑制（storm control） | 支持 | |||||||||
| 设备诊断（ Equipment diagnosis） | ||||||||||
| RAM日志 | 支持 | |||||||||
| Flash日志 | 支持 | |||||||||
| 端口镜像 | 支持1：1或M:1 | |||||||||
| Ping | 支持 | |||||||||
| Traceroute | 支持 | |||||||||
| 电口测试 | 支持 | |||||||||
| 光模块信息 | 支持 | |||||||||
| UDLD协议 | 支持 | |||||||||
| 机械结构（ Mechanical Dimensions） | ||||||||||
| 尺寸（ Product size） | 48X104X143mm | |||||||||
| 安装方式（Installation Method） | 卡轨式安装 | |||||||||
| 重量（Weight） | 0.55KG | |||||||||
| 环境条件（ Environment） | ||||||||||

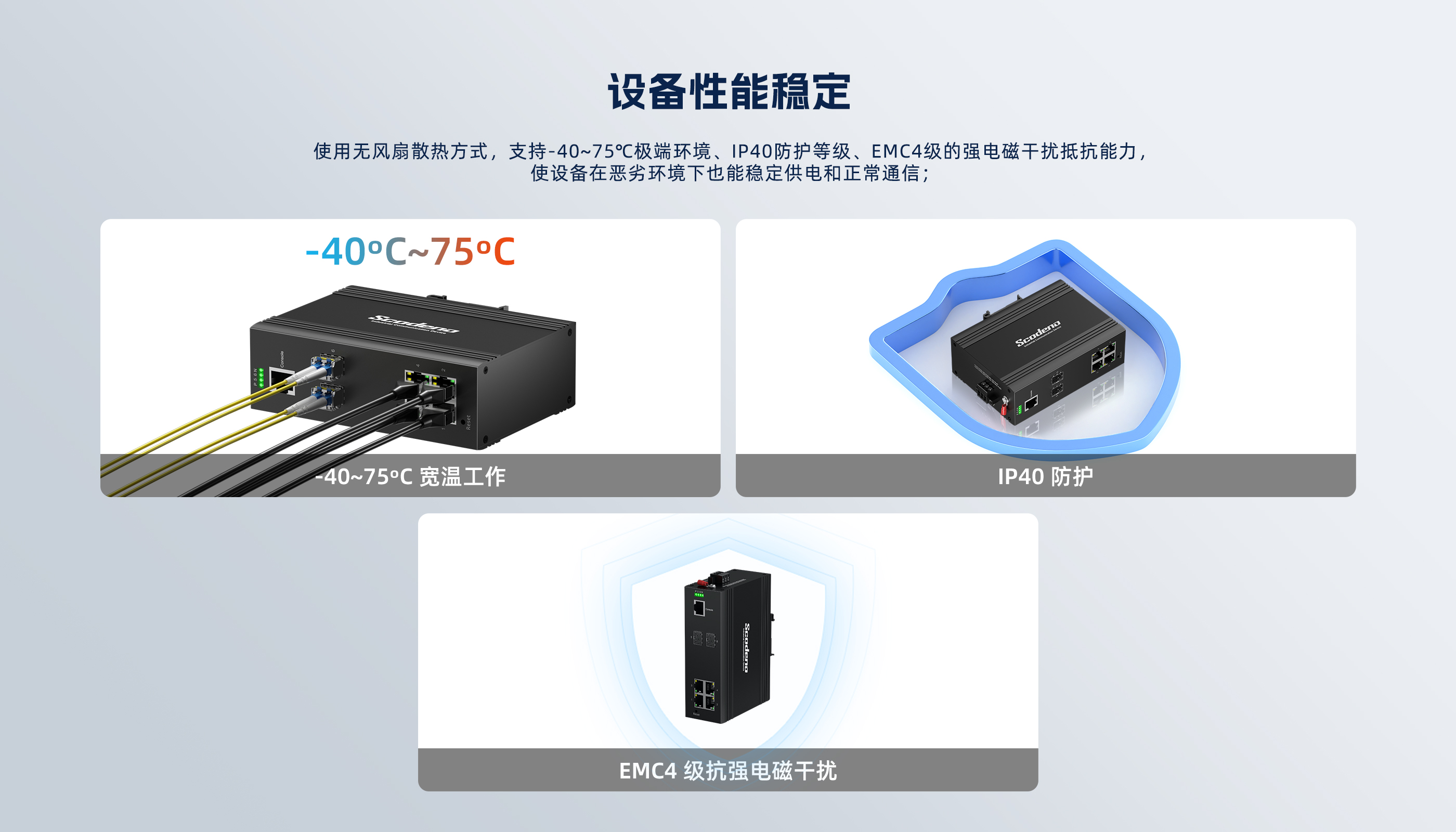

| 工作温度（Operating temperature） | -40℃ ~ +75℃ | |||||||||
| 储藏/运输温度（Storage temperature） | -40℃ ~ +85℃ | |||||||||
| 相对湿度（ Relative humidity） | 5%~95% 无凝露（ non-condensing） | |||||||||
| 散热方式（Thermal methods） | 无风扇设计 ，自然散热 | |||||||||
| MTBF | 100,000 小时 | |||||||||
| 防护（ EMC&INGRESS PROTECTION ) | ||||||||||
| 电源浪涌防护（Surge protection of Power） | 共模4KV ，差模2KV | |||||||||
| 网口浪涌防护（Surge protection of Ethernet port） | 共模4KV ，差模2KV | |||||||||
| 抗静电干扰（ ESD） | 接触8K ，空气15K | |||||||||
| 自由跌落（ Free fall） | 0.5m | |||||||||
| 相关认证（Authentication） | ||||||||||
| 认证（Authentication） | 公安部、工信部检验报告及入网许可证、CE/FCC/RoHS | |||||||||
| 配套和附件（Accessories） | ||||||||||
| 配套设备（Accessories） | 设备 ，端子 ，合格证 ，说明书 ，电源适配器（选配） | |||||||||
| 可选型号（Optional model） | ||||||||||
| XPTN-9000-77-2GX4GT-M | 千兆2光4电 ，2个千兆SFP光接口，4个10/100/1000M自适应电口（ PoE可选配） | |||||||||
| XPTN-9000-77-2GX4GT-M-FC | 千兆2光4电 ，2个千兆1*9 FC光接口 ，个10/100/1000M自适应电口（ PoE可选配） | |||||||||
| XPTN-9000-77-2GX4GT-M-SC | 千兆2光4电 ，2个千兆1*9 SC光接口 ，4个10/100/1000M自适应电口（ PoE可选配） | |||||||||
| XPTN-9000-77-2GX4GT-M-ST | 千兆2光4电 ，2个千兆1*9 ST光接口 ，4个10/100/1000M自适应电口（ PoE可选配） | |||||||||
