输入电压 ：DC 18-58V
工作温度 ：-40℃ ~ +85℃
外 壳 ：IP40防护等级 ， 无风扇设计
拨 码 ：4位特色拨码功能
检验报告 ：CE/FCC/RoHS
防 静 电：8KV-15KV
M T B F ：100000小时
此设备是2个千兆光 & 8个10/100/1000 Base-T非管理型工业以太网快速交换 机,支持POE ，通过无风扇散热电路设计、宽范围工作环境温度、高防护等级等技术， 提供了耐高/低温、防雷等卓越的工业级品质 ，并增强了工业网络的可靠性和安全性。 更能满足轨道交通、平安城市、智能交通、室外监控和其他恶劣环境中的部署要求。
接口（Provider Mode Ports） | |
业务接口（Fixed port） | 2*1000 Base-X， 8*10/100/1000 Base－T |
电源接口（Power interface） | 凤凰端子，双电源冗余 |
LED灯（LED Indicators） | PWR，OPT ,NMC，ALM |
复位开关（Reset） | 拨码复位 |
拨码说明（Dialing instructions） | |
1 C/D | 远程PD重启 |
2 LGY | 标准/非标准PoE选择 |
3 VLAN | 端口隔离 |
4 RST | 复位 |
线缆类型及距离（Cable type&Transmission distance） | |
双绞线（Twisted-pair） | 0-100m（CAT5e,CAT6） |
单模光纤（Monomode optical fiber） | 20/40/60/80/100KM |
多模光纤（Multimode optical fibre） | 550m |
网络拓扑（Network Topology） | |
环形拓扑（Ring topology） | 不支持 |
星型拓扑（Star topology） | 支持 |
总线拓扑（Bus topology） | 支持 |
树形拓扑（Tree Topology） | 支持 |
电气特性（Electrical Specifications） | |
输入电压（input voltage） | 非PoE:DC18-58V PoE :DC48-58V |
整机功耗 （Total Power consumption） | 非PoE满载<6W PoE满载<246W |
过压告警（Voltage Alarm） | 支持 |
PoE支持（PoE Support）选配 | |
PoE端口（PoE port） | 1-8 |
PoE协议（PoE Protocol） | 802.3af，802.3at |
PoE引脚分配（Pin Assignment） | 1,2+,3,6- |
PoE模式（PoE Mode） | 标准&非标准均支持 |
远程PD重启（Remote PD Reset） | 支持 |
二层交换（Layer 2 Switching） | |
交换容量（Switching capacity） | 26G |
包转发率（Packet forwarding rate） | 19.34Mpps |
MAC地址表（MAC address table） | 16K |
包缓冲区（Buffer） | 2M |
转发延迟（Forwarding delay） | <5us |
极性反转（MDI/MDIX） | 支持 |
巨型帧（Jumbo Frame） | 支持10Kbytes |
看门狗功能（WatchDog） | 支持 |

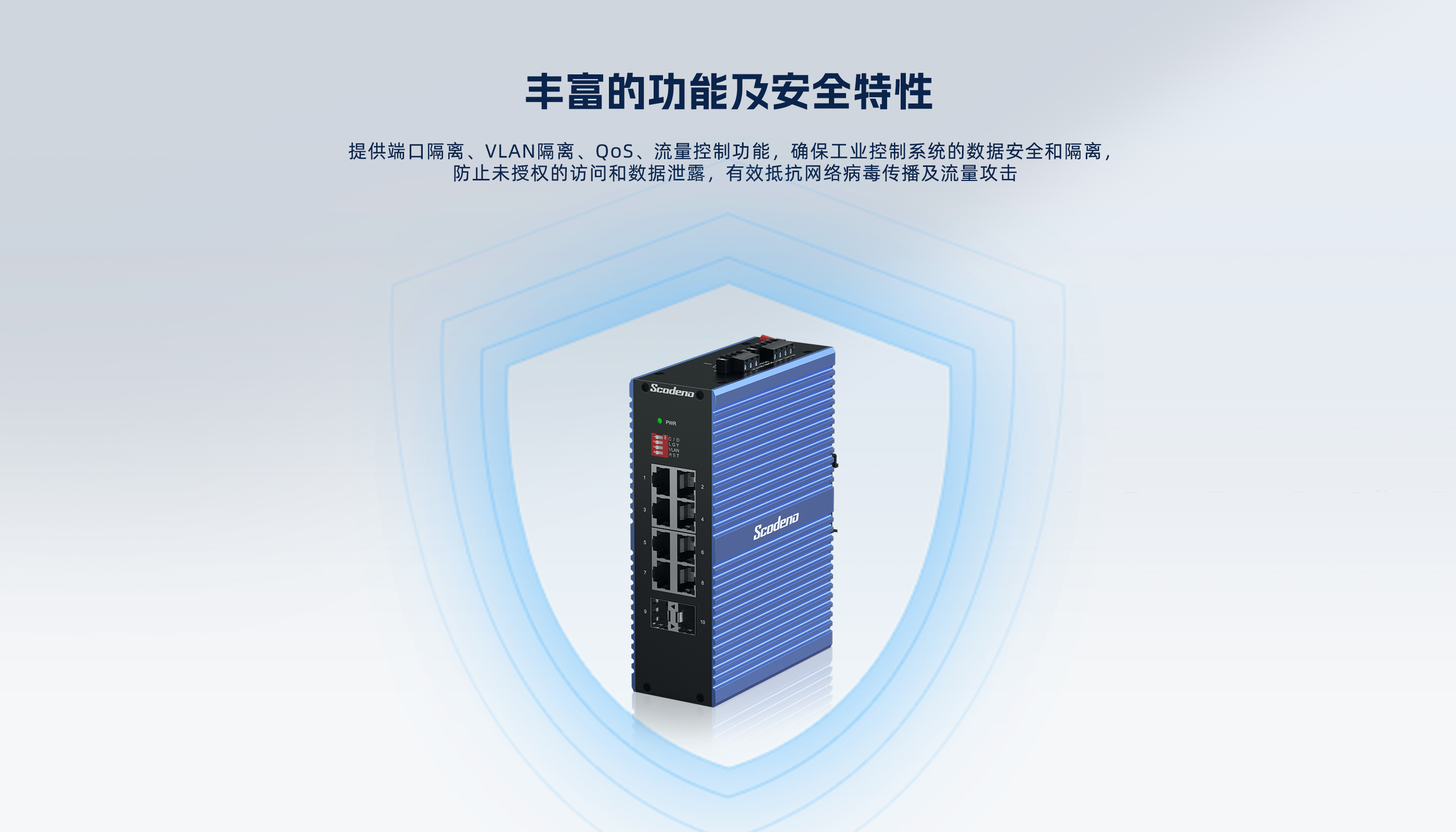

端口隔离（Port isolation） | 支持 |
机械结构（ Mechanical Dimensions） | |
尺寸（Product size） | 161*115*53mm |

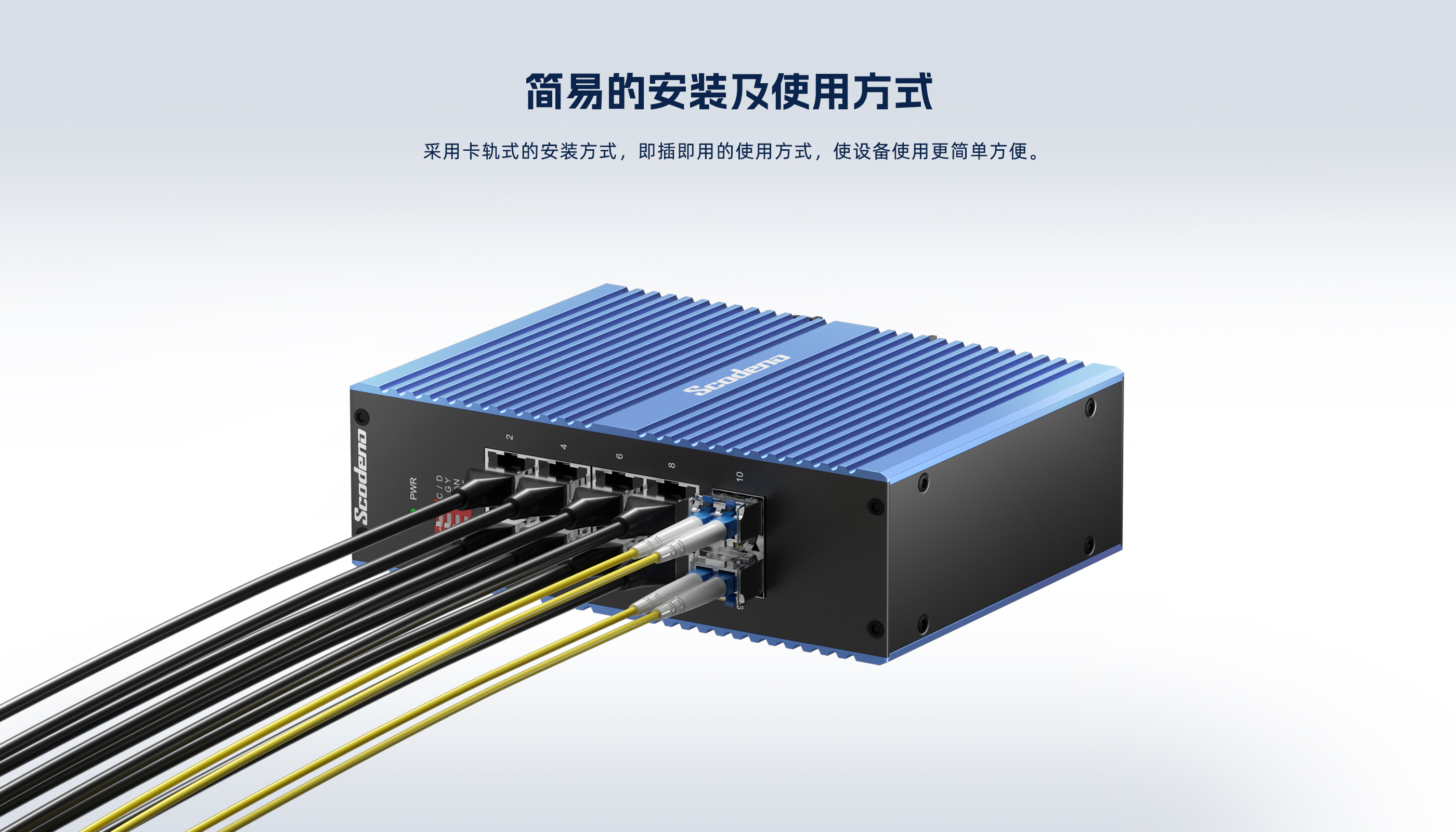

安装方式（Installation Method） | 卡轨式安装 |
重量（Weight） | 0.85KG |
环境条件（Environment） | |

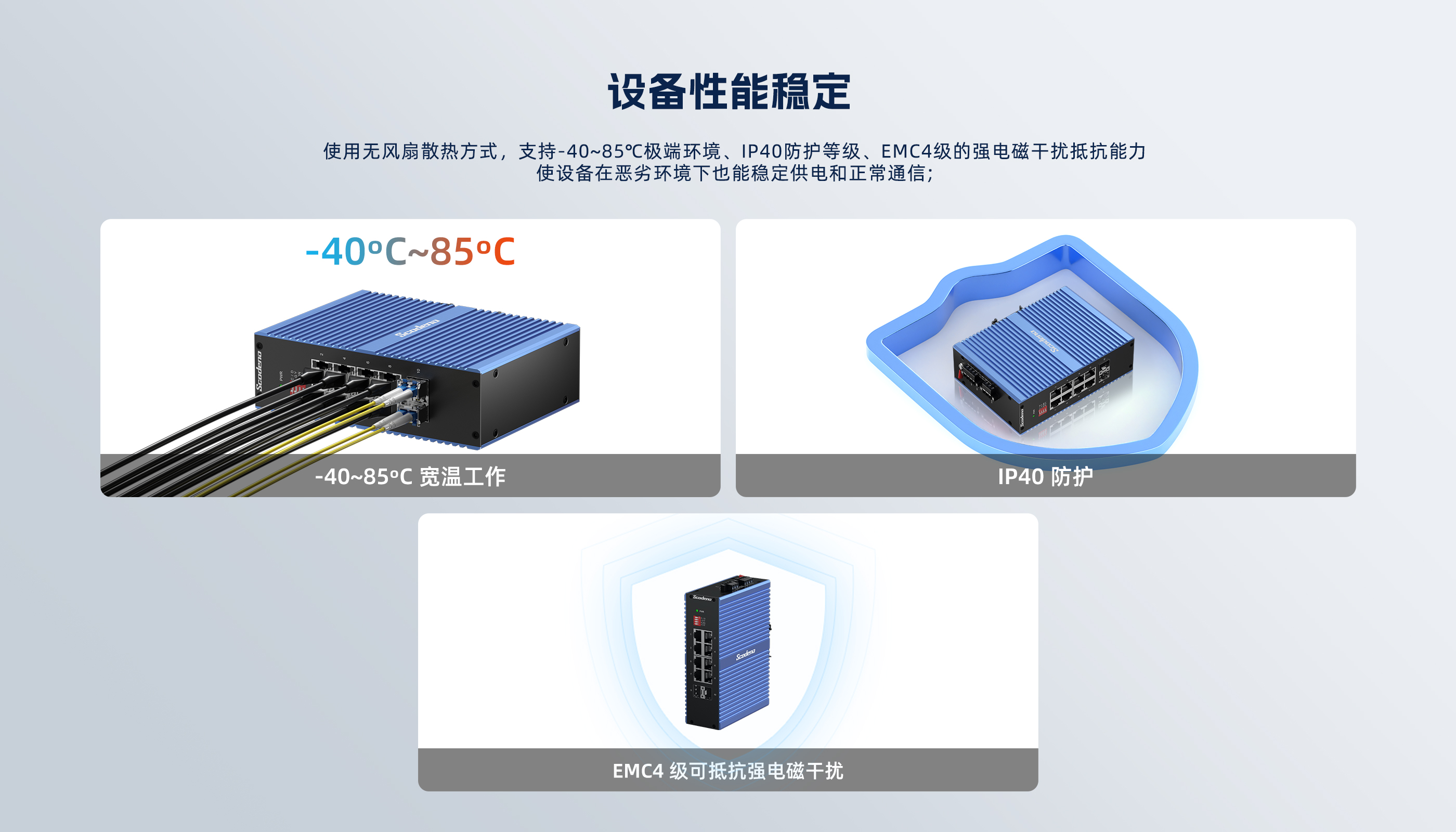

工作温度（Operating temperature） | -40℃~+85℃ |
储藏/运输温度（Storage temperature） | -40℃~+85℃ |
相对湿度（Relative humidity） | 5%~95% 无凝露（non-condensing） |
散热方式（Thermal methods） | 无风扇设计，自然散热 |
MTBF | 100,000 小时 |
防护（EMC&INGRESS PROTECTION ) | |
IP等级（IP Level） | IP40 |
电源浪涌防护（Surge protection of Power） | IEC 61000-4-5 Level 4 (4KV/2KV）（1.2/50us) |
网口浪涌防护（Surge protection of Ethernet port） | IEC 61000-4-5 Level 4 (4KV/2KV）（10/700us) |
辐射抗扰（RS） | IEC 61000-4-3 Level 3（10V/m） |
瞬间脉冲抗干扰（EFI） | IEC 61000-4-4 Level 3（1V/2V） |
传导抗干扰（CS） | IEC 61000-4-6 Level 3（10V/m） |
电源频率磁场抗扰（PFMF） | IEC 61000-4-8 Level 4（30A/m） |
电压跌落（DIP） | IEC 61000-4-11 Level 3（10V） |
抗静电干扰（ESD） | IEC 61000-4-2 Level 4（8K/15K） |
自由跌落（Free fall） | 0.5m |
相关认证（Authentication） | |
认证（Authentication） | 公安部、工信部检验报告及入网许可证、CE/FCC/RoHS |
配套和附件（Accessories） | |
配套设备（Accessories） | 设备，端子，合格证，说明书，电源适配器（选配） |
可选型号（Optional model） | |
XPTN-9000-65-2GX8GT-XA | 2个1000M光口（可选SC、FC、ST、SFP）, 8个10/100/1000M自适应电口（POE可选配） |
XPTN-9000-65-2GX8GP-XA | 2个1000M光口（可选SC、FC、ST、SFP）, 8个10/100/1000M自适应POE电口 |
