输入电压 ： DC 24-36V
工作温度 ： -30℃ ~ +70℃
外 壳 ： IP40防护等级 ， 无风扇设计
检验报告： CE/FCC/RoHS
防 静 电 ： 8KV-15KV
M T B F： 100000小时

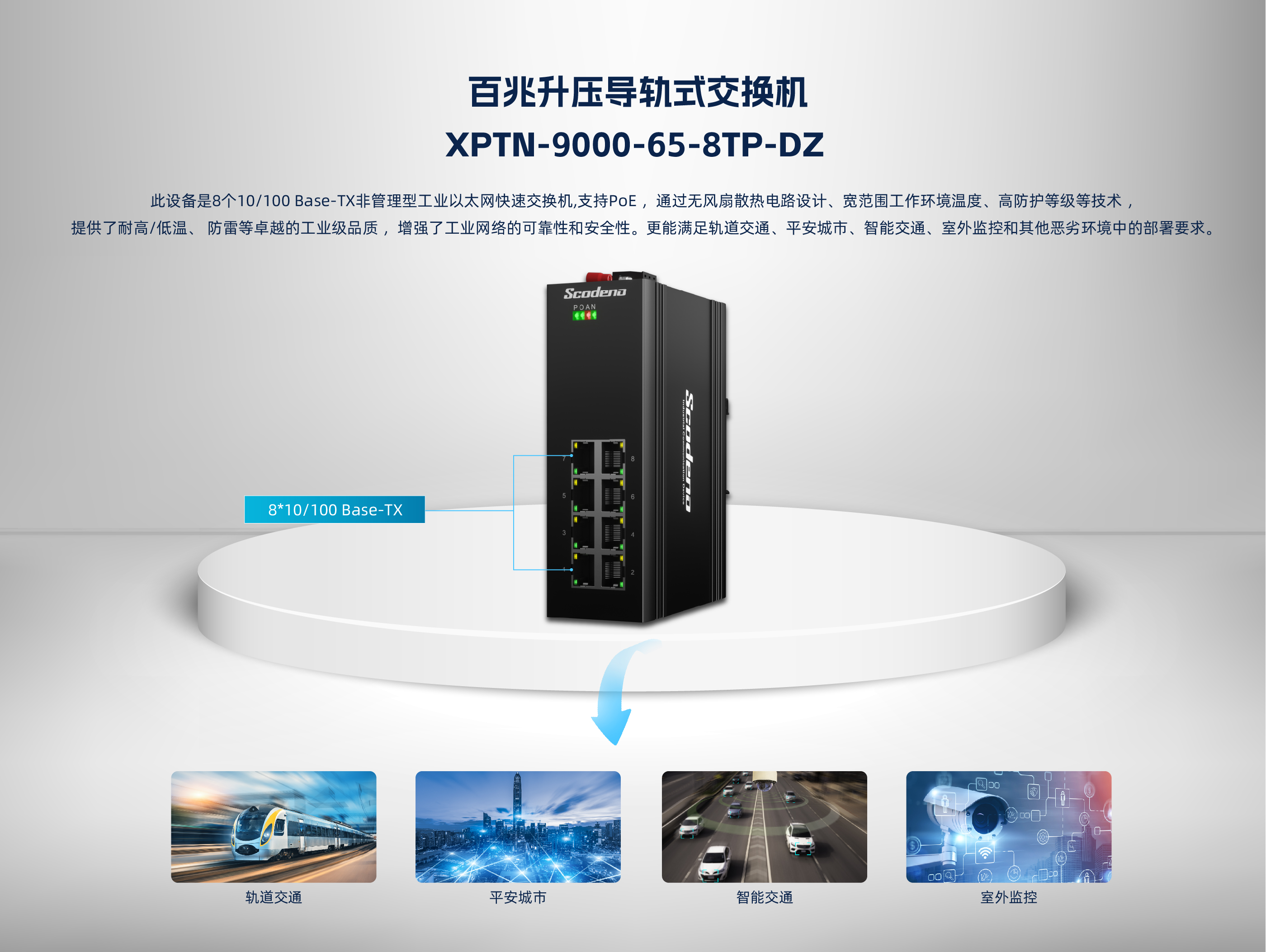

此设备是8个10/100 Base-TX非管理型工业以太网快速交换机,支持POE ，通过 无风扇散热电路设计、宽范围工作环境温度、高防护等级等技术 ，提供了耐高/低温、 防雷等卓越的工业级品质 ，增强了工业网络的可靠性和安全性。更能满足轨道交通、 平安城市、智能交通、室外监控和其他恶劣环境中的部署要求。
1
| 接口（ Provider Mode Ports） | |||||||||
| 业务接口（ Fixed port） | 8*10/100 Base－TX | ||||||||
| 电源接口（ Power interface） | 凤凰端子，双电源冗余 | ||||||||
| LED灯（ LED Indicators） | PWR ，OPT ,NMC，ALM | ||||||||
 线缆类型及距离（Cable type&Transmission distance） | |||||||||
| 双绞线（Twisted-pair） | 0-100m（ CAT5e,CAT6） | ||||||||
| 网络拓扑（ Network Topology） | |||||||||
| 环形拓扑（ Ring topology） | 不支持 | ||||||||
| 星型拓扑（Star topology） | 支持 | ||||||||
| 总线拓扑（ Bus topology） | 支持 | ||||||||
| 树形拓扑（Tree Topology） | 支持 | ||||||||
| 电气特性（ Electrical Specifications） | |||||||||
| 输入电压（input voltage） | PoE: DC24-36V | ||||||||
| POE总功耗 （ POE total power） | PoE满载<90W | ||||||||
| PoE支持（ PoE Support）选配 | |||||||||
| PoE端口（ PoE port） | 1-8 | ||||||||
| PoE协议（ PoE Protocol） | 802.3af，802.3at | ||||||||
| PoE引脚分配（ Pin Assignment） | 1,2,3,6 | ||||||||
| 二层交换（ Layer 2 Switching） | |||||||||
| 交换容量（Switching capacity） | 1.8G | ||||||||
| 包转发率（ Packet forwarding rate） | 1.33Mpps | ||||||||
| MAC地址表（ MAC address table） | 2K | ||||||||
| 包缓冲区（ Buffer） | 512K | ||||||||
| 转发延迟（ Forwarding delay） | <4us | ||||||||
| 极性反转（ MDI/MDIX） | 支持 | ||||||||
| 流量控制（ Flow control） | 不支持 | ||||||||
| 巨型帧（Jumbo Frame） | 2048 Byte | ||||||||
| 看门狗功能（WatchDog） | 支持 | ||||||||
| 机械结构（ Mechanical Dimensions） | |||||||||
| 尺寸（ Product size） | 143X104X48mm | ||||||||

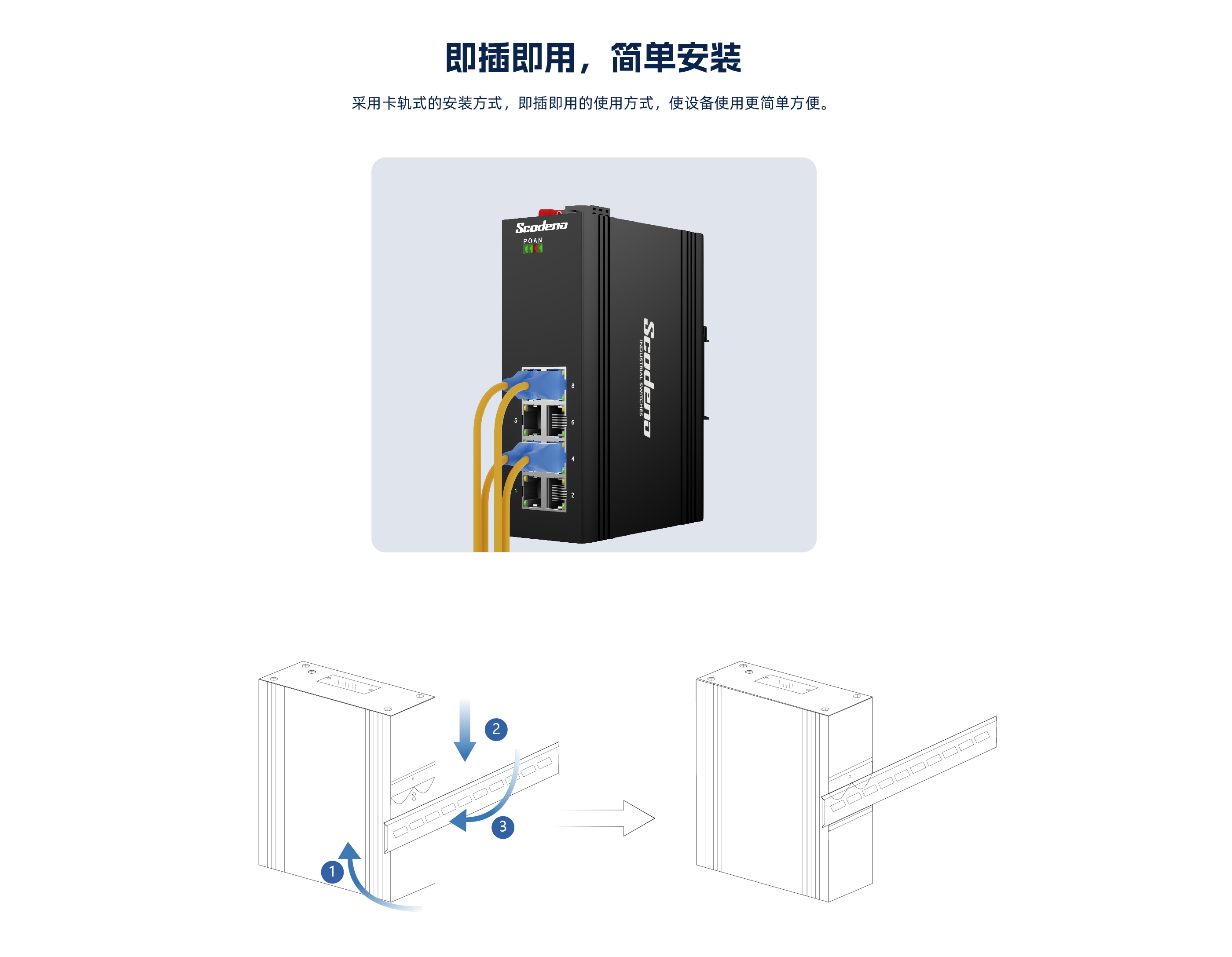

| 安装方式（Installation Method） | 卡轨式安装 | ||||||||
| 重量（Weight） | 约0.45KG | ||||||||
| 环境条件（ Environment） | |||||||||
| 工作温度（Operating temperature） | -30℃ ~+70℃ | ||||||||
| 储藏/运输温度（Storage temperature） | -40℃ ~+85℃ | ||||||||
| 相对湿度（ Relative humidity） | 5%~95% 无凝露（ non-condensing） | ||||||||
| 散热方式（Thermal methods） | 无风扇设计 ，自然散热 | ||||||||
| MTBF | 100,000 小时 | ||||||||
| 防护（ EMC&INGRESS PROTECTION ) | |||||||||
| IP等级（IP Level） | IP40 | ||||||||
| 电源浪涌防护（Surge protection of Power） | IEC 61000-4-5 Level X (4KV/2KV）（ 8/20us) | ||||||||
| 网口浪涌防护（Surge protection of Ethernet port） | IEC 61000-4-5 Level 4(4KV/2KV） （ 10/700us) | ||||||||
| 辐射抗扰（ RS） | IEC 61000-4-3 Level 3（ 10V/m） | ||||||||
| 瞬间脉冲抗干扰（ EFI） | IEC 61000-4-4 Level 3（ 1V/2V） | ||||||||
| 传导抗干扰（CS） | IEC 61000-4-6 Level 3（ 10V/m） | ||||||||
| 电源频率磁场抗扰（ PFMF） | IEC 61000-4-8 Level 4（ 30A/m） | ||||||||
| 电压跌落（ DIP） | IEC 61000-4-11 Level 3 （ 10V） | ||||||||
| 抗静电干扰（ ESD） | IEC 61000-4-2 Level 4（ 8K/15K） | ||||||||
| 自由跌落（ Free fall） | 0.5m | ||||||||
| 相关认证（Authentication） | |||||||||
| 认证（Authentication） | 公安部、工信部检验报告及入网许可证、CE/FCC/RoHS | ||||||||
| 配套和附件（Accessories） | |||||||||
| 配套设备（Accessories） | 设备 ，端子 ，合格证 ，说明书 ，电源适配器（选配） | ||||||||
| 可选型号（Optional model） | |||||||||

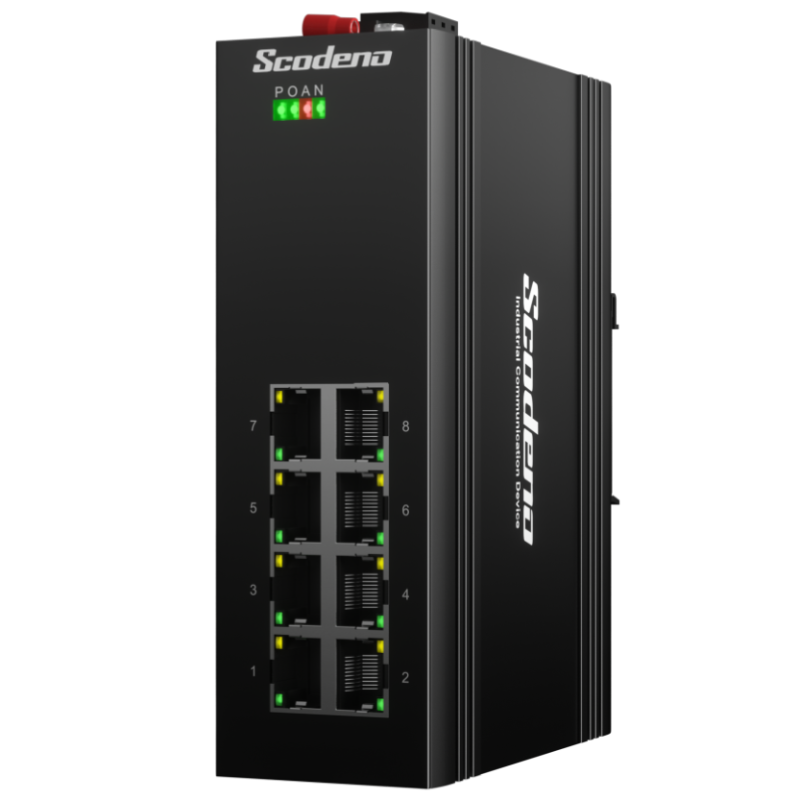

| XPTN-9000-65-8TP-DZ | 8个10/100M自适应电口 ，支持PoE&PoE+ | ||||||||
