输入电压 ： DC 12 ~58V AC 100 ~240V 50/60Hz
工作温度 ： -40℃ ~ +75℃
外 壳 ： IP40防护等级 ， 无风扇设计
检验报告 ： CE/FCC/RoHS
防 静 电 ： 8KV-15KV
M T B F ： 100000小时

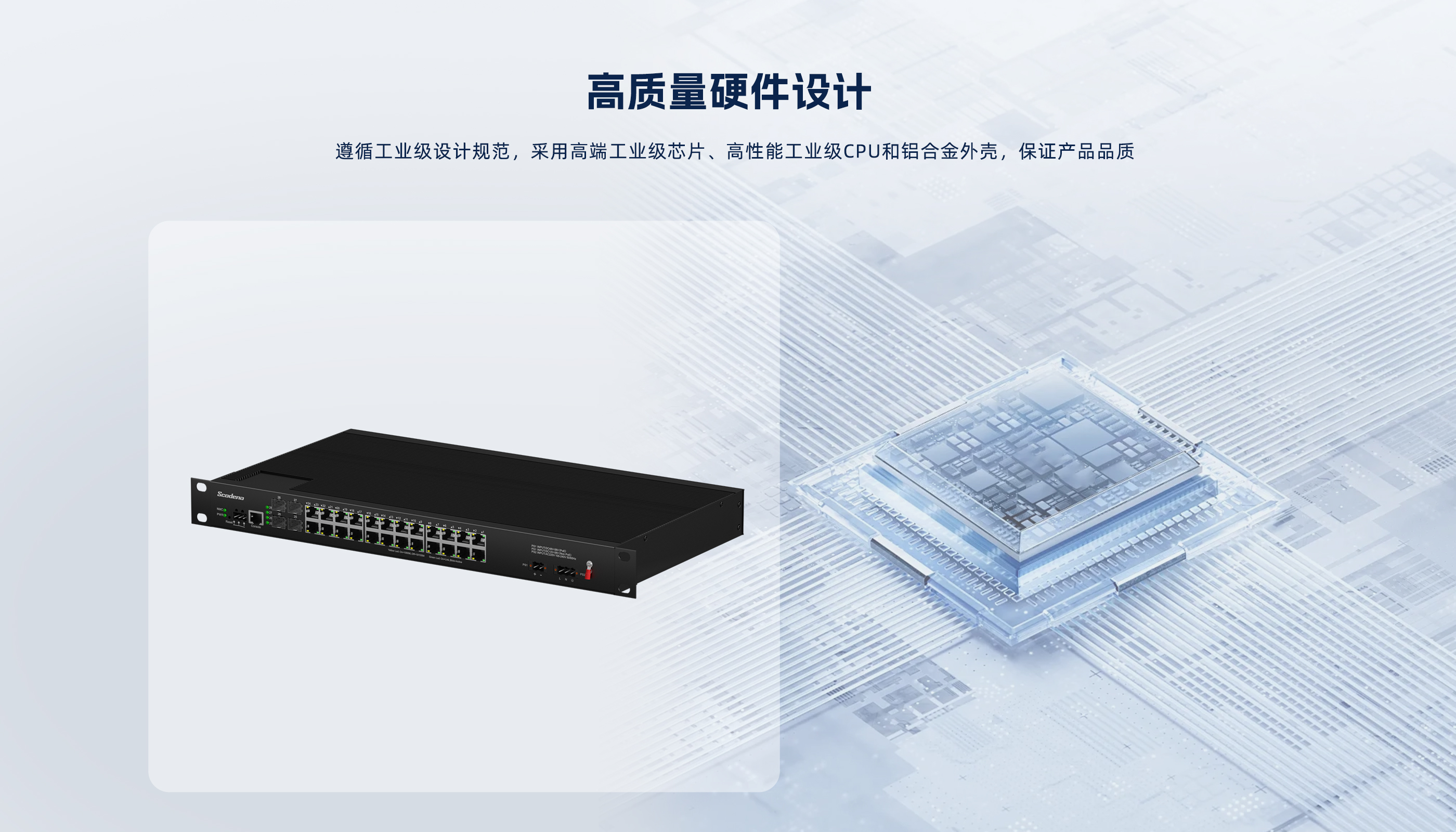

此设备是4个千兆光 & 24个10/100/1000Base-X管理型工业以太网快速交换机 ，仅DC支持PoE ，通过无风扇散热电路设计、宽范围工作环境温度、高防护等级等技术 ，提供了耐高/低温、防雷等卓越的工业级品质；而且集成交换、安全等各种丰富 协议 ，同时支持公有以太网多环保护技术（ ERPS） ，大大提升了组网灵活度 ，并增强了工业网络的可靠性和安全性。更能满足轨道交通、平安城市、智能交通、室外监控和其他恶劣环境中的部署要求。
1
| 接口（ Provider Mode Ports） | ||||||||
| 业务接口（ Fixed port） | 4*1000 Base-X ， 24*10/100/1000 Base－T | |||||||
| 管理接口（ Management Port） | 支持console | |||||||
| 电源接口（ Power interface） | 凤凰端子，双电源冗余 | |||||||
| LED灯（ LED Indicators） | PWR ，Link/ACT LED | |||||||
| 线缆类型及距离（Cable type&Transmission distance） | ||||||||
| 双绞线（Twisted-pair） | 0-100m（ CAT5e,CAT6） | |||||||
| 单模光纤（ Monomode optical fiber） |  20/40/60/80/100KM | |||||||
| 多模光纤（ Multimode optical fibre） | 550m | |||||||

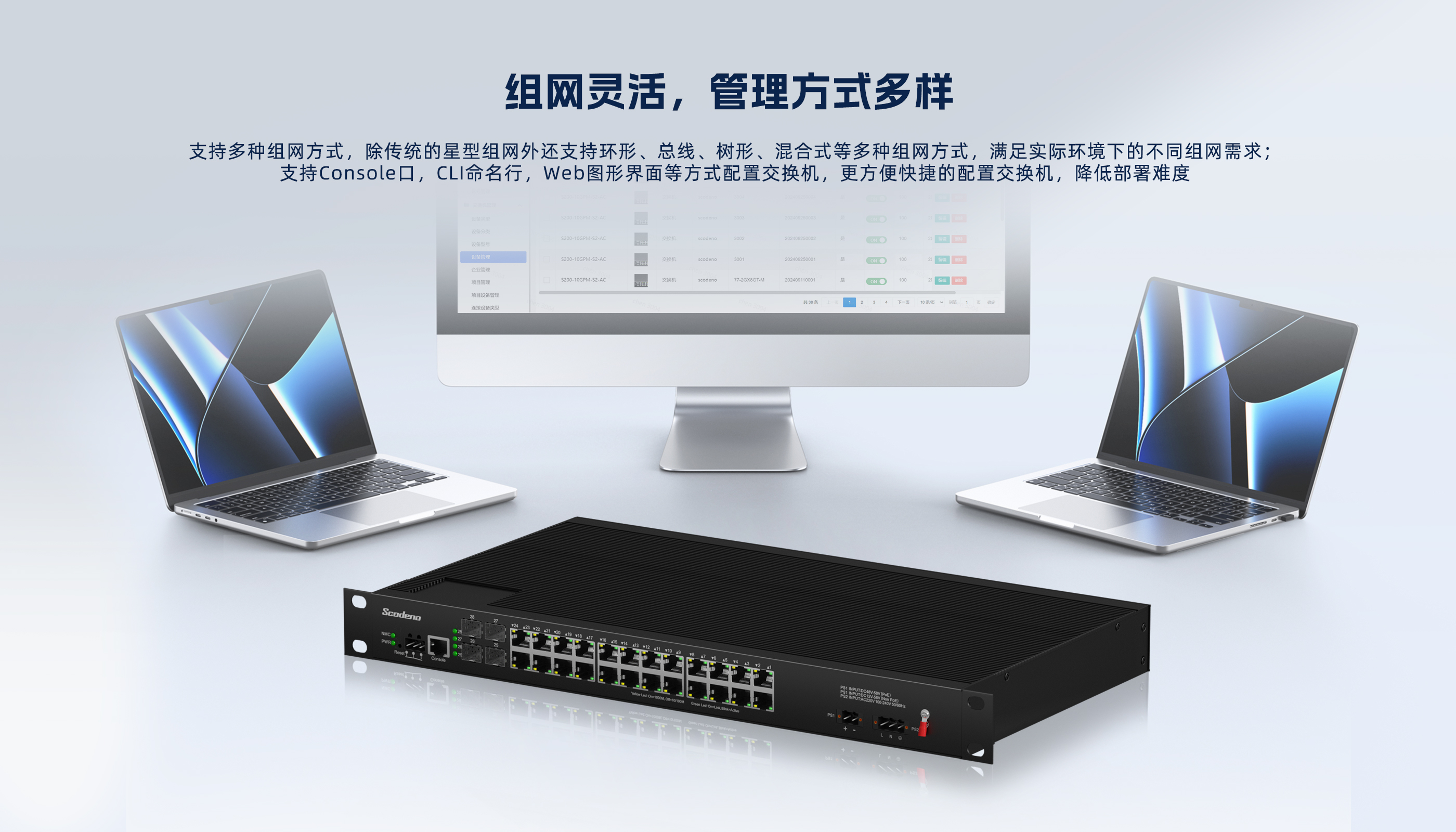

| 网络拓扑（ Network Topology） | ||||||||
| 环形拓扑（ Ring topology） | 支持 | |||||||
| 星型拓扑（Star topology） | 支持 | |||||||
| 总线拓扑（ Bus topology） | 支持 | |||||||
| 树形拓扑（Tree Topology） | 支持 | |||||||
| 混合式拓扑（ Hybrid topology） | 支持 | |||||||
| 电气特性（ Electrical Specifications） | ||||||||
| 输入电压（input voltage） | 非PoE：DC 12-58V/AC 100-240V 50-60HZ PoE: DC48-58V | |||||||
| 整机功耗（Total Power consumption） | 非PoE满载<25W PoE满载<385W | |||||||
| PoE支持（ PoE Support）选配 | ||||||||
| PoE端口（ PoE port） | 1-24 | |||||||
| PoE协议（ PoE Protocol） | 802.3af ，802.3at | |||||||
| PoE引脚分配（ Pin Assignment） | 1,2,3,6 | |||||||
| PoE管理模式（ PoE Management） | 支持 | |||||||

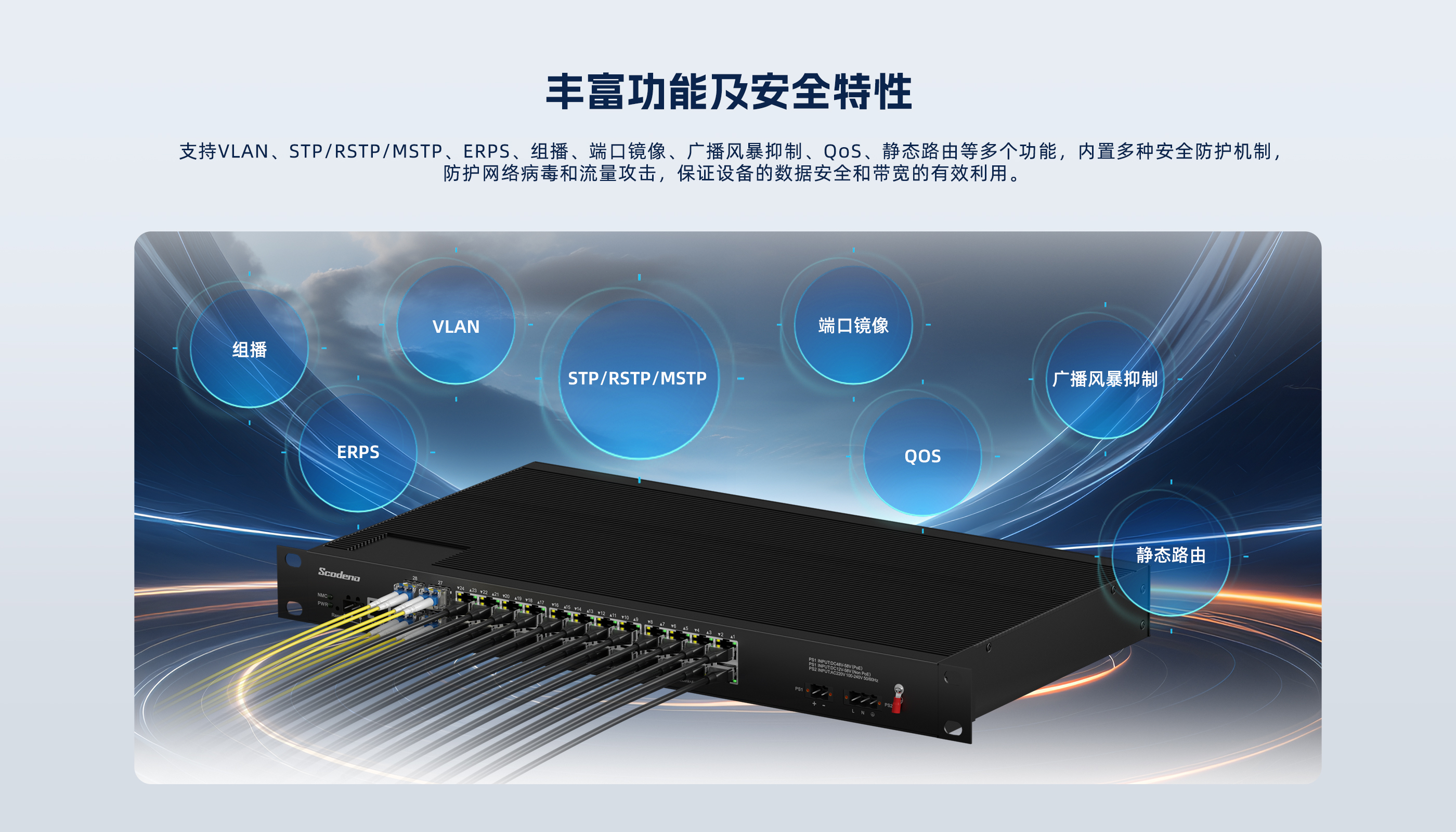

| 二层交换（ Layer 2 Switching） | ||||||||
| 交换容量（Switching capacity） | 68G | |||||||
| 包转发率（ Packet forwarding rate） | 50.59 Mpps | |||||||
| MAC地址表（ MAC address table） | 16K | |||||||
| VLAN支持及数量（VLAN） | 支持4K | |||||||
| 包缓冲区（ Buffer） | 12M | |||||||
| 转发延迟（ Forwarding delay） | <10us | |||||||
| 极性反转（ MDI/MDIX） | 支持 | |||||||
| 流量控制（ Flow control） | 支持 | |||||||
| 巨型帧（Jumbo Frame） | 支持10Kbytes | |||||||
| 生成树协议（Spanning Tree） | 支持STP/RSTP/MSTP | |||||||
| 环网协议（ Ring Protocol） | 支持ERPS | |||||||
| 链路聚合（ Link Aggregation） | 支持12组 | |||||||
| 组播（ Multicast) | 支持IGMP Snooping | |||||||
| 端口镜像（ Port Mirroring） | 支持 | |||||||
| 风暴抑制（Storm Control） | 支持 | |||||||
| 端口流量统计（Interface Counters） | 支持 | |||||||
| QINQ | 支持 | |||||||
| 802.1X | 支持 | |||||||
| Radius/Mac 认证 | 支持 | |||||||
| 端口隔离（ Port Isolation） | 支持 | |||||||
| Rmon | 支持 | |||||||
| NTP client | 支持 | |||||||
| DHCP client | 支持 | |||||||
| DHCP snooping | 支持 | |||||||
| Ping/tracert检测 | 支持 | |||||||
| Dyinggasp | 支持 | |||||||
| DDM | 支持 | |||||||
| 端口安全（ Port security） | 支持 | |||||||
| IP Source Guard | 支持 | |||||||
| 设备扫描 | 支持 | |||||||
| 三层功能（layer 3 function） | ||||||||
| 静态路由 | 支持1K条静态路由 | |||||||
| ARP | ARP表项老化 | |||||||
| DHCP server | 支持 | |||||||
| 汇聚服务（Convergence） | ||||||||
| 访问控制列表（ACL） | 支持ACL 500条； 支持IP标准ACL； 支持MAC扩展ACL； 支持IP扩展ACL； | |||||||
| 服务质量（QOS） | 支持QoS重标记 ，优先级映射； 支持SP ，WRR队列调度； 支持入口限速、出口限速； 支持基于流的QoS | |||||||
| 管理功能（ Management） | ||||||||
| 命令行（CLI） | 支持 | |||||||
| 管理串口（Console） | 支持 | |||||||
| Telnet/SSH | 支持 | |||||||

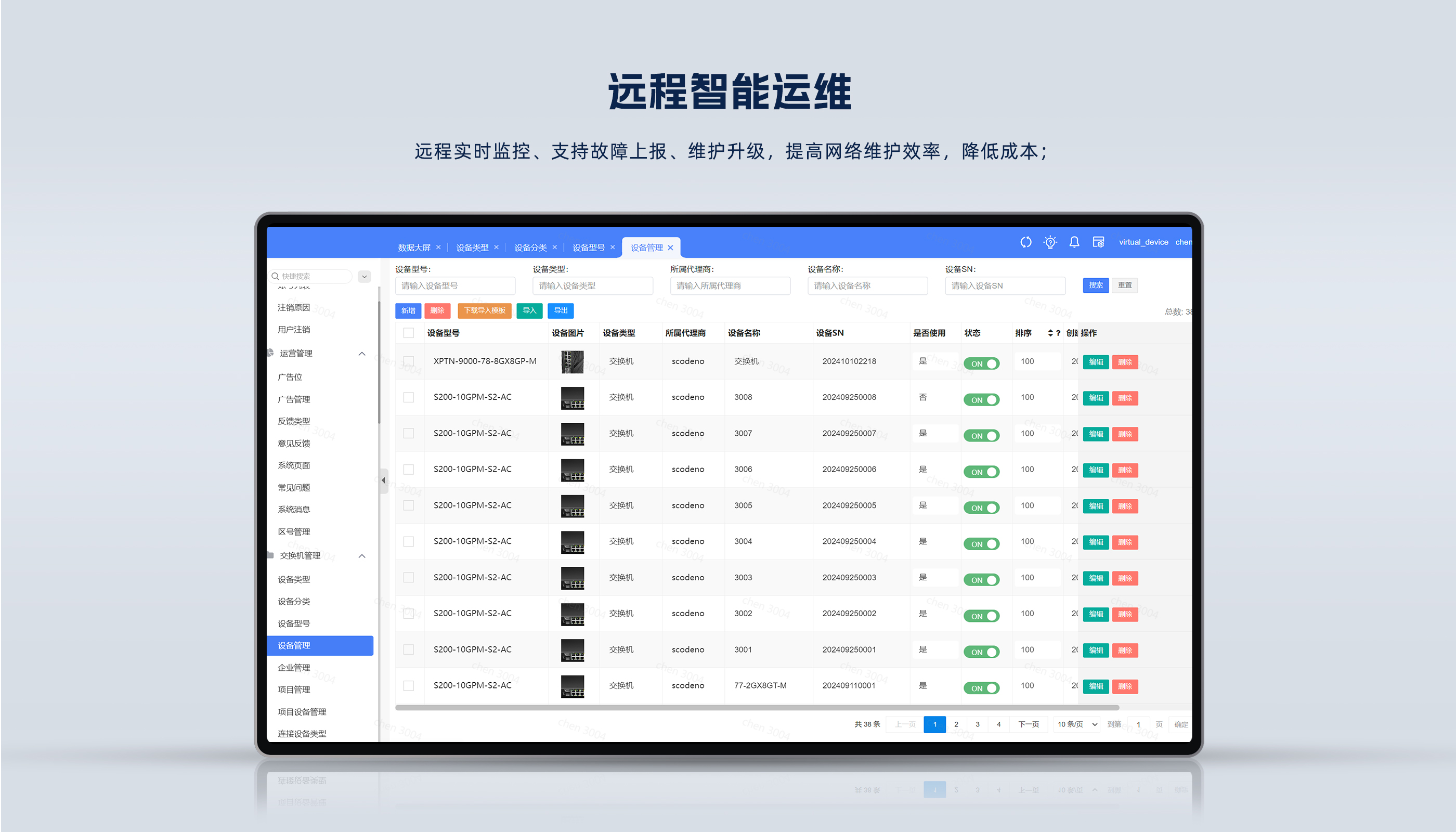

| WEB管理 | 支持 | |||||||
| 管理IP | 支持IPV4/IPV6 | |||||||
| SNMP | 支持SNMPv1/v2c/v3 | |||||||
| 用户管理（ User Management） | 支持 | |||||||
| 系统日志（System Log） | 支持 | |||||||
| 文件升级（Configuration File Download/Upload） | 支持 | |||||||
| 固件升级（ Upgrade Firmware） | 支持 | |||||||

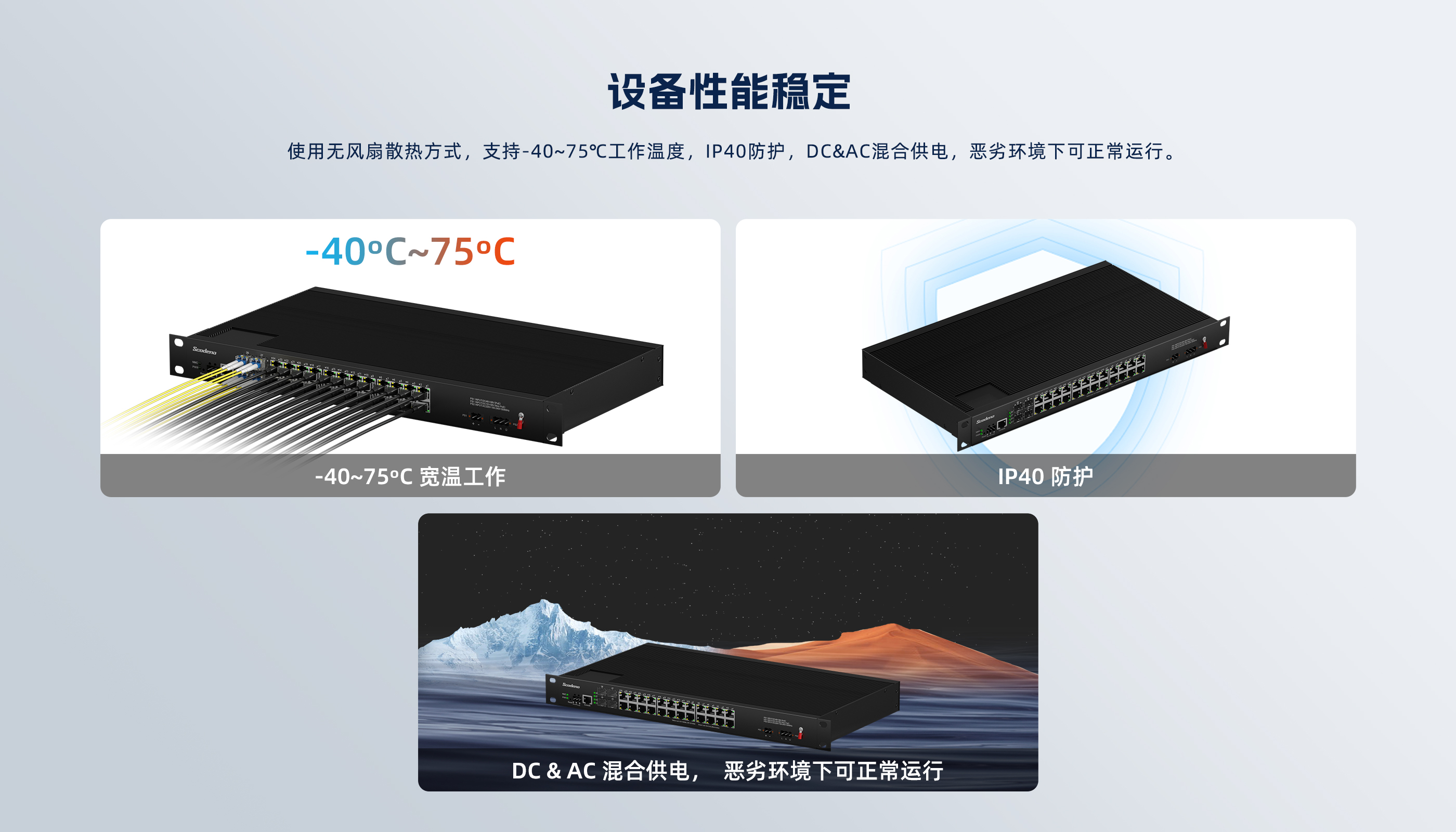

环境条件（ Environment） | ||||||||
| 工作温度（Operating temperature） | -40℃ ~ +75℃ | |||||||
| 储藏/运输温度（Storage temperature） | -40℃ ~ +75℃ | |||||||
| 相对湿度（ Relative humidity） | 5%~95% 无凝露（ non-condensing） | |||||||
| 散热方式（Thermal methods） | 无风扇设计 ，自然散热 | |||||||
| MTBF | 100,000 小时 | |||||||
| 机械结构（ Mechanical Dimensions） | ||||||||
| 尺寸（ Product size） | 440*245*44mm | |||||||
| 安装方式（Installation Method） | 机架式安装 | |||||||
| 重量（Weight） | 3.6KG | |||||||
| 防护（ EMC&INGRESS PROTECTION ) | ||||||||
| IP等级（IP Level） | IP40 | |||||||
| 电源浪涌防护（Surge protection of Power） | AC: IEC 61000-4-5 Level 3（4KV/2KV）（ 8/20us） DC: IEC 61000-4-5 Level X（ 8KV/8KV）（ 8/20us） | |||||||
| 网口浪涌防护（Surge protection of Ethernet port） | IEC 61000-4-5 Level 3（4KV/2KV）（ 10/700us） | |||||||
| 辐射抗扰（ RS） | IEC 61000-4-3 Level 3 （ 10V/m） | |||||||
| 瞬间脉冲抗干扰（ EFI） | IEC 61000-4-4 Level 3 （ 1V/2V） | |||||||
| 传导抗干扰（CS） | IEC 61000-4-6 Level 3 （ 10V/m） | |||||||
| 电源频率磁场抗扰（ PFMF） | IEC 61000-4-8 Level4（ 30A/m） | |||||||
| 电压跌落（ DIP） | IEC 61000-4-11 Level3 （ 10V） | |||||||
| 抗静电干扰（ ESD） | IEC 61000-4-2 Level 4 （ 8K/15K） | |||||||
| 自由跌落（ Free fall） | 0.5m | |||||||
| 相关认证（Authentication） | ||||||||
| 认证（Authentication） | 公安部、工信部检验报告及入网许可证、CE/FCC/RoHS | |||||||
| 配套和附件（Accessories） | ||||||||
| 配套设备（Accessories） | 设备 ，端子 ，合格证 ，说明书 ，电源适配器（选配） | |||||||
| 可选型号（Optional model） | ||||||||
| XPTN-9000-87-4GX24GT-HR-V | 4千兆光 ， 24个10/100/1000M自适应电口 ，AC&DC混合供电 | |||||||
| XPTN-9000-87-4GX24GP-R-V | 4千兆光 ， 24个10/100/1000M自适应电口 ，双DC供电,支持PoE&PoE+ | |||||||
| XPTN-9000-87-4GX24GT-ACR-V | 4千兆光 ， 24个10/100/1000M自适应电口 ，单AC供电 | |||||||
