输入电压 ： DC 12-58V
工作温度 ： -40℃ ~ +75℃
外 壳 ： IP40防护等级 ， 无风扇设计
检验报告 ： CE/FCC/RoHS
防 静 电 ： 8KV-15KV
M T B F ： 100000小时

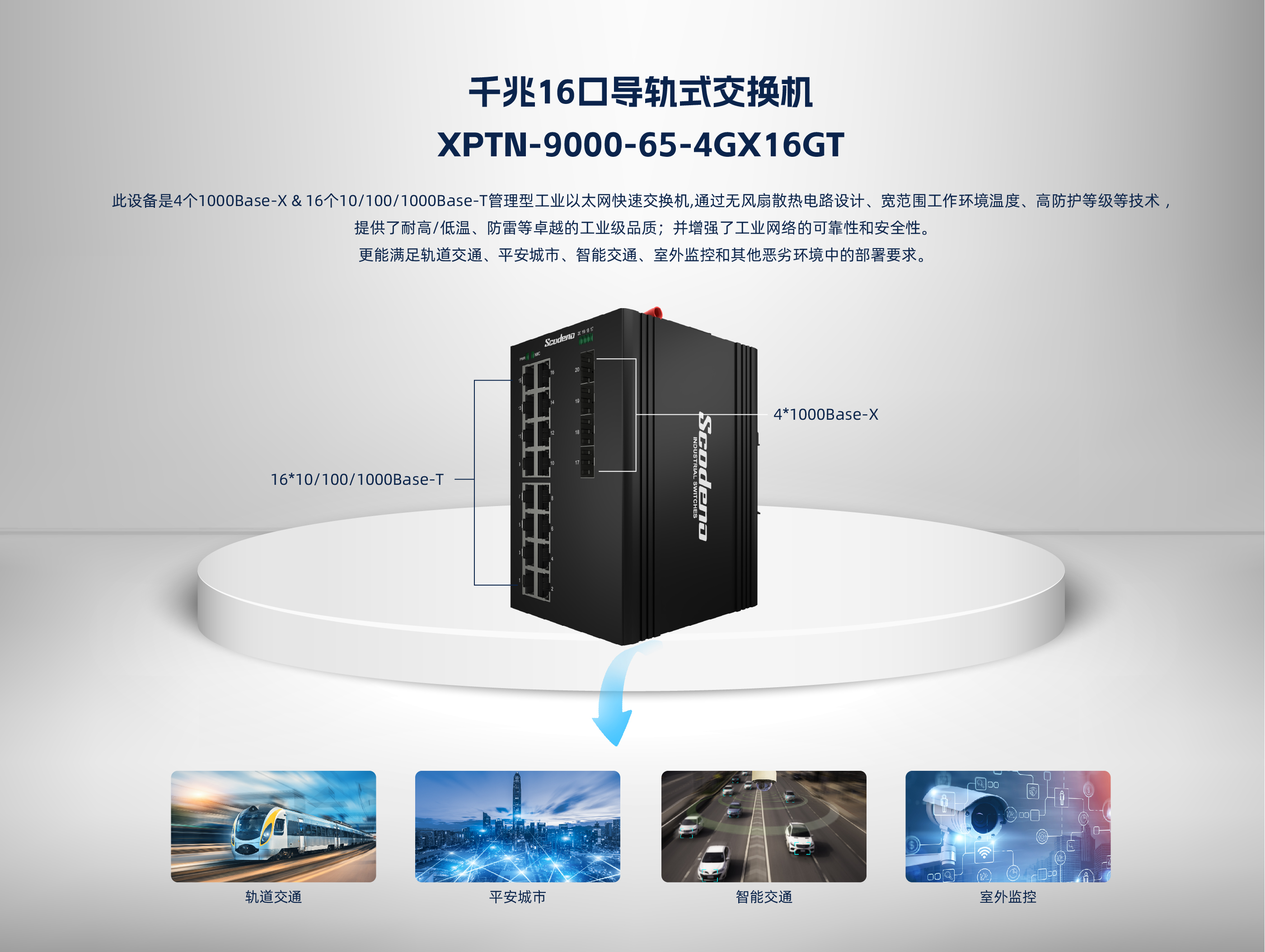

此设备是4个1000Base-X & 16个10/100/1000Base-T管理型工业以太网快速 交换机,通过无风扇散热电路设计、宽范围工作环境温度、高防护等级等技术 ，提供了 耐高/低温、防雷等卓越的工业级品质；并增强了工业网络的可靠性和安全性。更能满 足轨道交通、平安城市、智能交通、室外监控和其他恶劣环境中的部署要求。
1
| 接口（ Provider Mode Ports） | |||||||
| 业务接口（ Fixed port） | 4*1000 Base-X ，16*10/100/1000 Base－T | ||||||
| 电源接口（ Power interface） | 凤凰端子，双电源冗余 | ||||||
| LED灯（ LED Indicators） | PWR ，Link/ACT LED | ||||||
 线缆类型及距离（Cable type&Transmission distance） | |||||||
| 双绞线（Twisted-pair） | 0-100m（ CAT5e,CAT6） | ||||||
| 单模光纤（ Monomode optical fiber） | 20/40/60/80/100KM | ||||||
| 多模光纤（ Multimode optical fibre） | 550m | ||||||
| 网络拓扑（ Network Topology） | |||||||
| 环形拓扑（ Ring topology） | 不支持 | ||||||
| 星型拓扑（Star topology） | 支持 | ||||||
| 总线拓扑（ Bus topology） | 支持 | ||||||
| 树形拓扑（Tree Topology） | 支持 | ||||||
| 电气特性（ Electrical Specifications） | |||||||
| 输入电压（input voltage） | 非PoE：DC12-58V PoE：DC48-58V | ||||||
| 整机功耗 （Total Power consumption） | 非PoE<26W PoE<386W | ||||||
| PoE支持（ PoE Support）选配 | |||||||
| PoE端口（ PoE port） | 1-16 | ||||||
| PoE协议（ PoE Protocol） | 802.3af ，802.3at | ||||||
| PoE引脚分配（ Pin Assignment） | 1,2,3,6 | ||||||
| PoE支持+ +（ PoE Support）选配 | |||||||
| PoE端口（ PoE port） | 1-16 | ||||||
| PoE协议（ PoE Protocol） | 802.3af ，802.3at ，802.3bt(1-2单接口最大支持60W) | ||||||
| PoE引脚分配（ Pin Assignment） | 1245+ 3678- | ||||||
| 二层交换（ Layer 2 Switching） | |||||||
| 交换容量（Switching capacity） | 68G | ||||||
| 包转发率（ Packet forwarding rate） | 50.59Mpps | ||||||
| MAC地址表（ MAC address table） | 16K | ||||||
| 包缓冲区（ Buffer） | 12M | ||||||
| 转发延迟（ Forwarding delay） | <10us | ||||||
| 极性反转（ MDI/MDIX） | 支持 | ||||||
| 巨型帧（Jumbo Frame） | 支持10Kbytes | ||||||
| 机械结构（ Mechanical Dimensions） | |||||||
| 尺寸（ Product size） | 94*104*143mm | ||||||

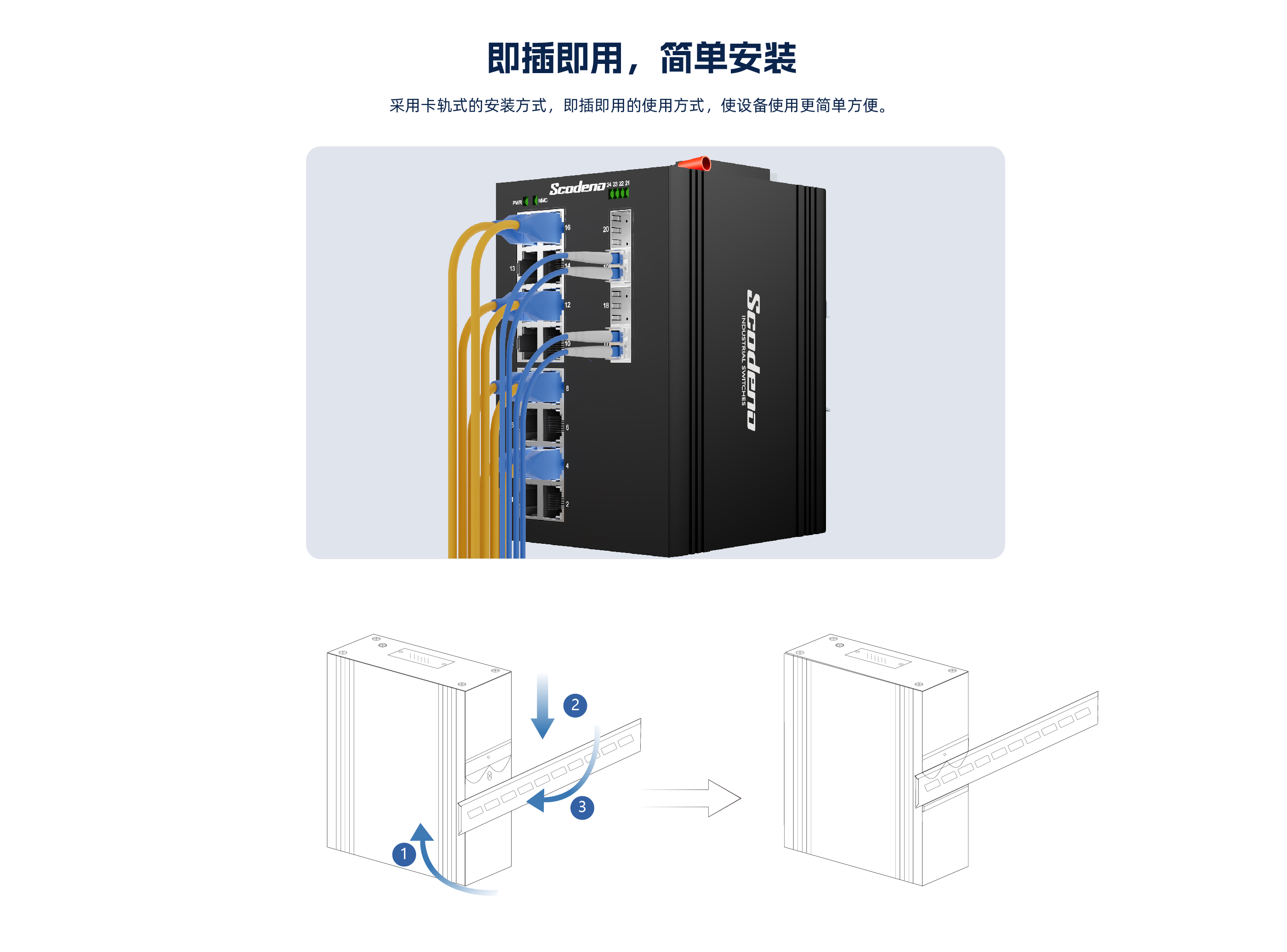

| 安装方式（Installation Method） | 卡轨式安装 | ||||||
| 重量（Weight） | 1KG | ||||||
| 环境条件（ Environment） | |||||||

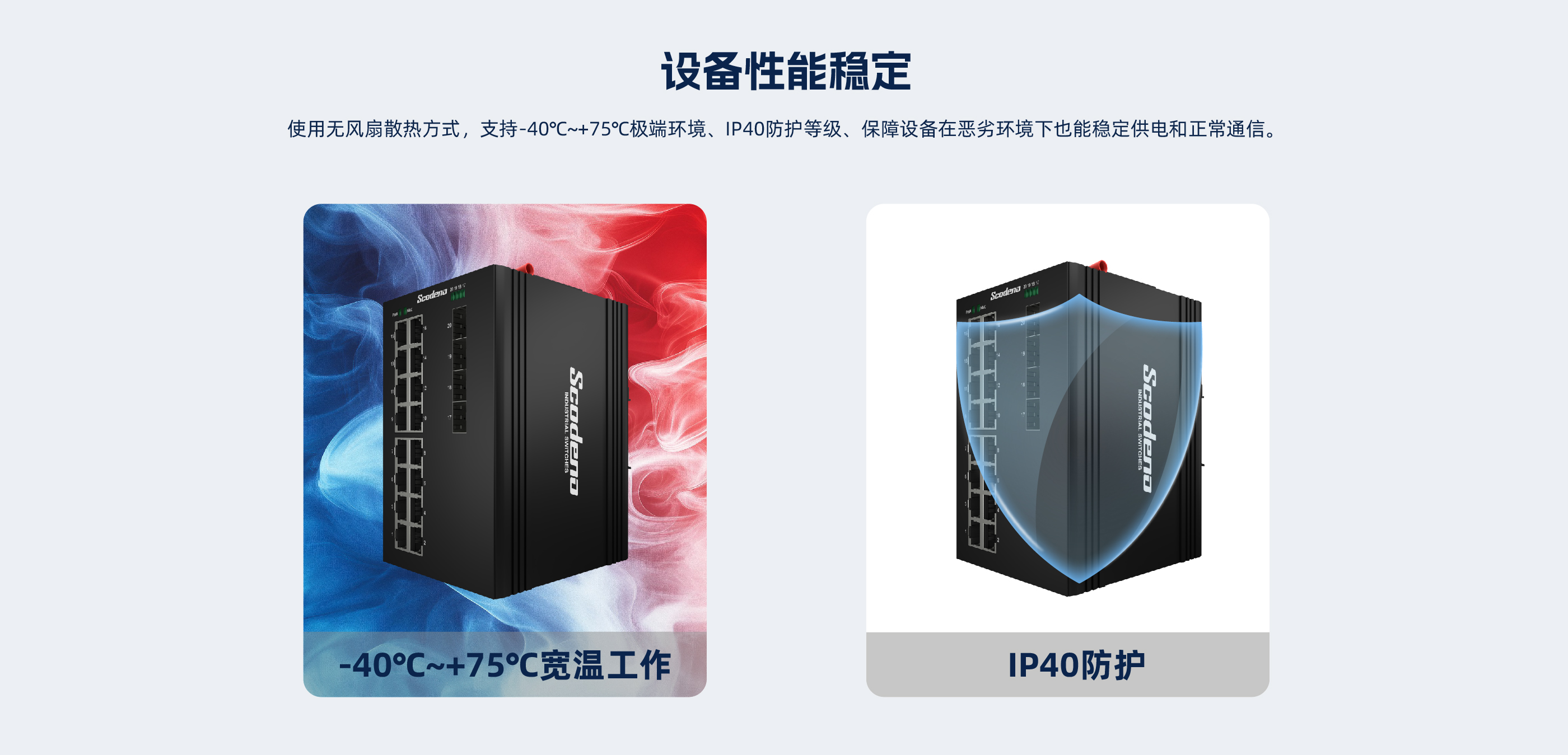

| 工作温度（Operating temperature） | 非PoE: -40℃ ~ +75℃ PoE: -40℃ ~ +70℃ | ||||||
| 储藏/运输温度（Storage temperature） | -40℃ ~ +85℃ | ||||||
| 相对湿度（ Relative humidity） | 5%~95% 无凝露（ non-condensing） | ||||||
| 散热方式（Thermal methods） | 无风扇设计 ，自然散热 | ||||||
| MTBF | 100,000 小时 | ||||||
| 防护（ EMC&INGRESS PROTECTION ) | |||||||
| IP等级（IP Level） | IP40 | ||||||
| 电源浪涌防护（Surge protection of Power） | IEC 61000-4-5 Level X（ 6KV/6KV）（ 8/20us） | ||||||
| 网口浪涌防护（Surge protection of Ethernet port） | IEC 61000-4-5 Level 4（4KV/4KV）（ 10/700us） | ||||||
| 辐射抗扰（ RS） | IEC 61000-4-3 Level 3（ 10V/m） | ||||||
| 瞬间脉冲抗干扰（ EFI） | IEC 61000-4-4 Level 3（ 1V/2V） | ||||||
| 传导抗干扰（CS） | IEC 61000-4-6 Level 3（ 10V/m） | ||||||
| 电源频率磁场抗扰（ PFMF） | IEC 61000-4-8 Level 4（ 30A/m） | ||||||
| 电压跌落（ DIP） | IEC 61000-4-11 Level 3（ 10V） | ||||||
| 抗静电干扰（ ESD） | IEC 61000-4-2 Level 4（ 8K/15K） | ||||||
| 自由跌落（ Free fall） | 0.5m | ||||||
| 相关认证（Authentication） | |||||||
| 认证（Authentication） | 公安部、工信部检验报告及入网许可证、CE/FCC/RoHS | ||||||
| 配套和附件（Accessories） | |||||||
| 配套设备（Accessories） | 设备 ，端子 ，合格证 ，说明书 ，电源适配器（选配） | ||||||
| 可选型号（Optional model） | |||||||
| XPTN-9000-65-4GX16GT | 4千兆光 ，16个10/100/1000M自适应电口 ，双DC供电 | ||||||
| XPTN-9000-65-4GX16GP | 4千兆光 ，16个10/100/1000M自适应电口 ，双DC供电 ，支持PoE & PoE+ | ||||||
| XPTN-9000-65-4GX16GPB | 4千兆光 ，16个10/100/1000M自适应电口 ，双DC供电 ，支持PoE++ | ||||||
