输入电压 ： DC12-58V
工作温度 ： -40℃ ~ +75℃
外 壳 ： IP40防护等级 ， 无风扇设计
检验报告 ： CE/FCC/RoHS
防 静 电 ： 8KV-15KV
M T B F ： 100000小时

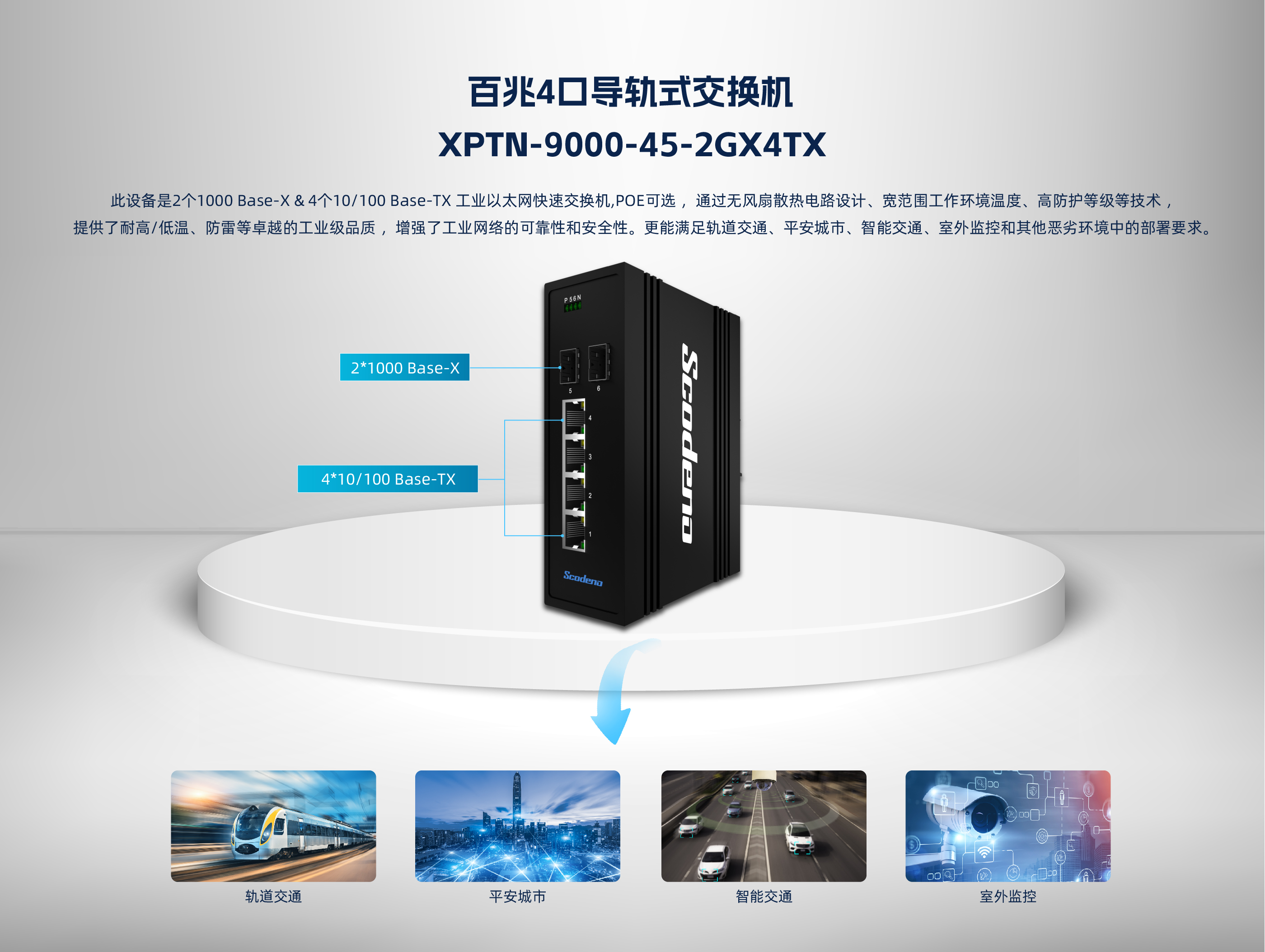

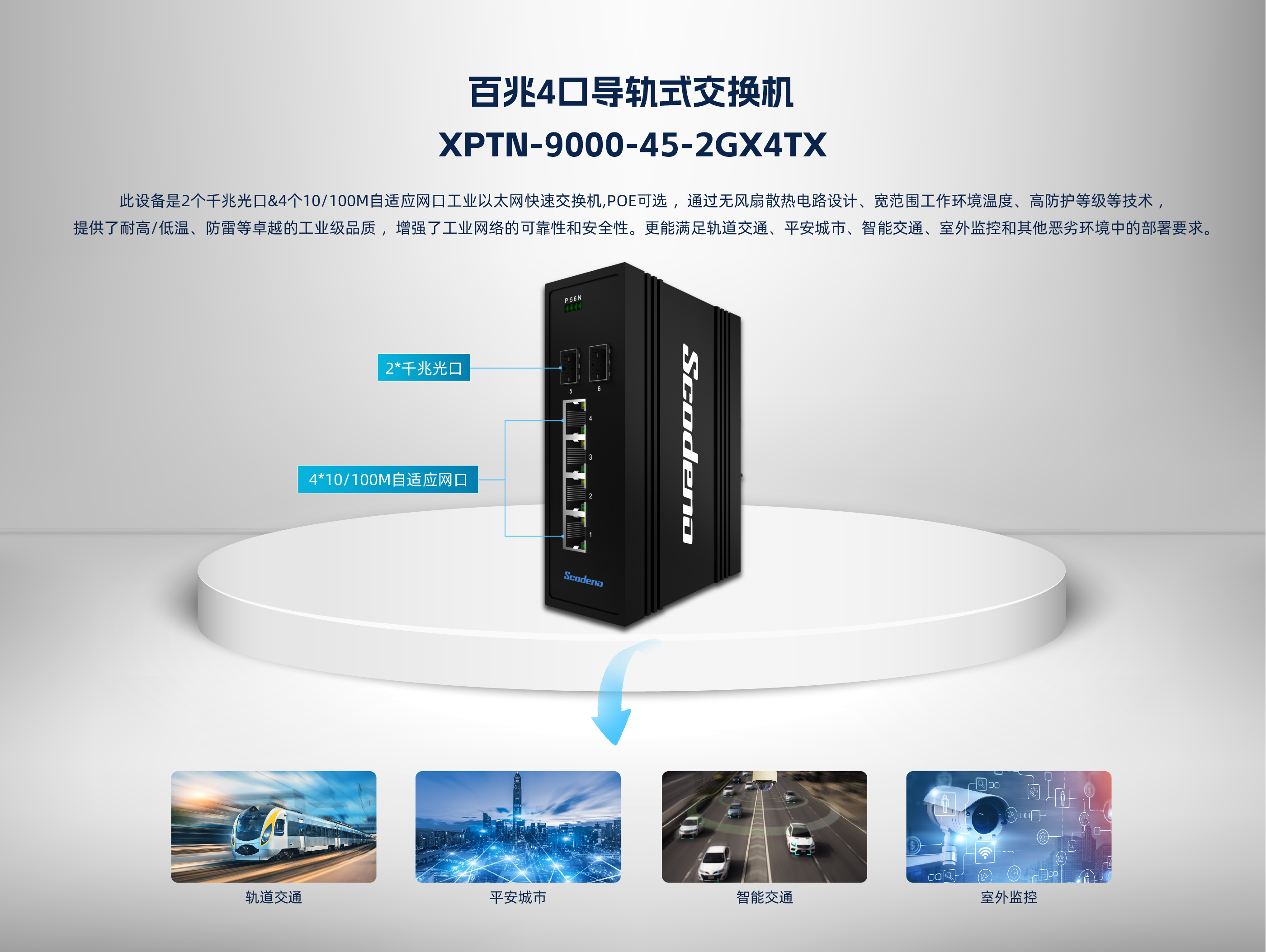

此设备是2个千光口&4个10/100M自适应网口工业以太网快速交换机,POE可选 ，通过无风扇散热电路设计、宽范围工作环境温度、高防护等级等技术 ，提供了耐 高/低温、防雷等卓越的工业级品质 ，增强了工业网络的可靠性和安全性。更能满足轨 道交通、平安城市、智能交通、室外监控和其他恶劣环境中的部署要求。
1
| 接口（ Provider Mode Ports） | |||||||||||||
| 业务接口（ Fixed port） | 2*1000 Base-X ，4*10/100 Base－TX | ||||||||||||
| 电源接口（ Power interface） | 凤凰端子，双电源冗余 | ||||||||||||
| LED灯（ LED Indicators） | PWR ，主板光口灯 ,NMC ，扩展板光口灯 | ||||||||||||
| 拨码说明（ Dialing instructions） | |||||||||||||
| 1 LFP | PD远端重启 | ||||||||||||
| 2 LGY | 预留 | ||||||||||||
| 3 VLAN | 端口隔离功能 | ||||||||||||
| 4 BSR | 复位功能 | ||||||||||||
 线缆类型及距离（Cable type&Transmission distance） | |||||||||||||
| 双绞线（Twisted-pair） | 0-100m（ CAT5e,CAT6） | ||||||||||||
| 单模光纤（ Monomode optical fiber） | 20/40/60/80/100KM | ||||||||||||
| 多模光纤（ Multimode optical fibre） | 550m | ||||||||||||
| 网络拓扑（ Network Topology） | |||||||||||||
| 环形拓扑（ Ring topology） | 不支持 | ||||||||||||
| 星型拓扑（Star topology） | 支持 | ||||||||||||
| 总线拓扑（ Bus topology） | 支持 | ||||||||||||
| 树形拓扑（Tree Topology） | 支持 | ||||||||||||
| 电气特性（ Electrical Specifications） | |||||||||||||
| 输入电压（input voltage） | DC12-58V; PoE DC 48-58V | ||||||||||||
| 整机功耗 （Total Power consumption） | 非PoE<5W ;PoE<125W | ||||||||||||
| PoE支持（ PoE Support）选配 | |||||||||||||
| PoE端口（ PoE port） | 1-4 | ||||||||||||
| PoE协议（ PoE Protocol） | 802.3af ，802.3at | ||||||||||||
| PoE引脚分配（ Pin Assignment） | 1,2,3,6 | ||||||||||||
| 二层交换（ Layer 2 Switching） | |||||||||||||
| 交换容量（Switching capacity） | 14G | ||||||||||||
| 包转发率（ Packet forwarding rate） | 10.416Mpps | ||||||||||||
| MAC地址表（ MAC address table） | 8K | ||||||||||||
| 包缓冲区（ Buffer） | 1M | ||||||||||||
| 转发延迟（ Forwarding delay） | <5us | ||||||||||||
| 极性反转（ MDI/MDIX） | 支持 | ||||||||||||
| 巨型帧（Jumbo Frame） | 支持10Kbytes | ||||||||||||
| 机械结构（ Mechanical Dimensions） | |||||||||||||
| 尺寸（ Product size） | 46*104*143mm | ||||||||||||

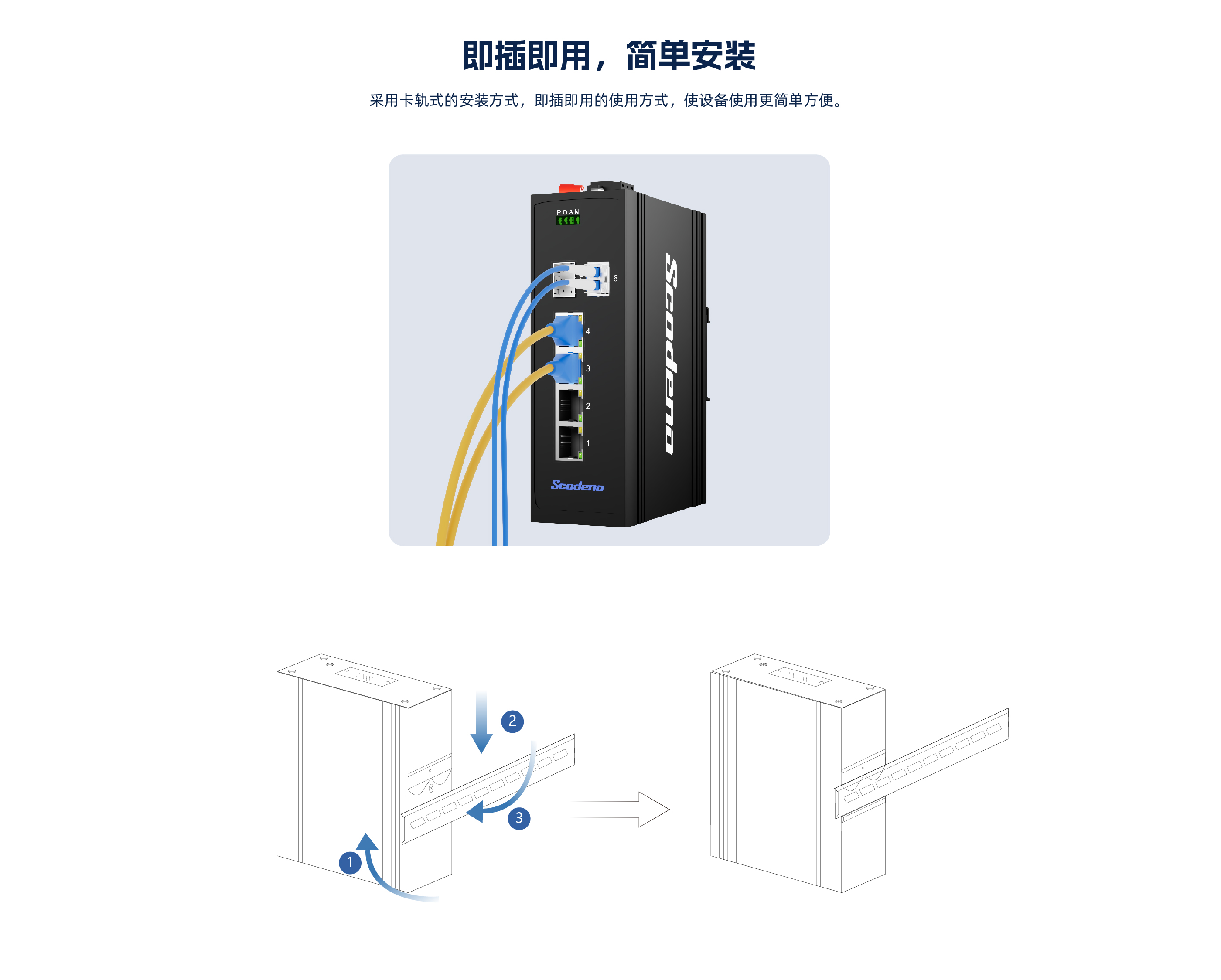

| 安装方式（Installation Method） | 卡轨式安装 | ||||||||||||
| 重量（Weight） | 约0.55KG | ||||||||||||
| 环境条件（ Environment） | |||||||||||||
| 工作温度（Operating temperature） | -40℃ ~ +75℃ | ||||||||||||
| 储藏/运输温度（Storage temperature） | -40℃ ~ +75℃ | ||||||||||||
| 相对湿度（ Relative humidity） | 10%~90% 不支持凝露（ non-condensing） | ||||||||||||
| 散热方式（Thermal methods） | 无风扇设计 ，自然散热 | ||||||||||||
| MTBF | 100,000 小时 | ||||||||||||
| 防护（ EMC&INGRESS PROTECTION ) | |||||||||||||
| IP等级（IP Level） | IP40 | ||||||||||||
| 电源浪涌防护（Surge protection of Power） | IEC 61000-4-5 | Level 3 (4KV/2KV） | （ 8/20us) | ||||||||||
| 网口浪涌防护（Surge protection of Ethernet port） | IEC 61000-4-5 | Level 3 (4KV/2KV） | （ 10/700us) | ||||||||||
| 抗静电干扰（ ESD） | IEC 61000-4-2 | Level 4（ 8K/15K） | |||||||||||
| 相关认证（Authentication） | |||||||||||||
| 认证（Authentication） | 公安部、工信部检验报告及入网许可证、CE/FCC/RoHS | ||||||||||||
| 配套和附件（Accessories） | |||||||||||||
| 配套设备（Accessories） | 设备 ，端子 ，合格证 ，说明书 ，电源适配器（选配） | ||||||||||||
| 可选型号（Optional model） | |||||||||||||
| XPTN-9000-45-2GX4TX | 2个千兆SFP光接口 ，（光口可选SC ，ST ，FC） | ||||||||||||
| 4个10/100M自适应电口（ PoE可选配） | |||||||||||||
